Dải mô-men xoắn 0.38-3.8N・m Cải thiện MCNB Molddisc Series cho phanh hành động nhỏ không kích thích
-
Làm nổi bật
MCNB Series Molddisc được nâng cấp
,3.8N·m Molddisc Series
-
Phạm vi mô-men xoắn0,38~3,8N・m
-
Thông số điệnmột chiều 24V
-
Số vòng quay cho phép6000r/phút
-
Lực quán tínhquán tính thấp
-
Nguồn gốcNhật Bản
-
Số mô hìnhDòng sản phẩm MCNB Molddisc
-
Số lượng đặt hàng tối thiểuthương lượng
-
Giá bánNegotiate
-
chi tiết đóng góiBao bì tùy chỉnh
Dải mô-men xoắn 0.38-3.8N・m Cải thiện MCNB Molddisc Series cho phanh hành động nhỏ không kích thích
Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.
Mô tả sản phẩm:

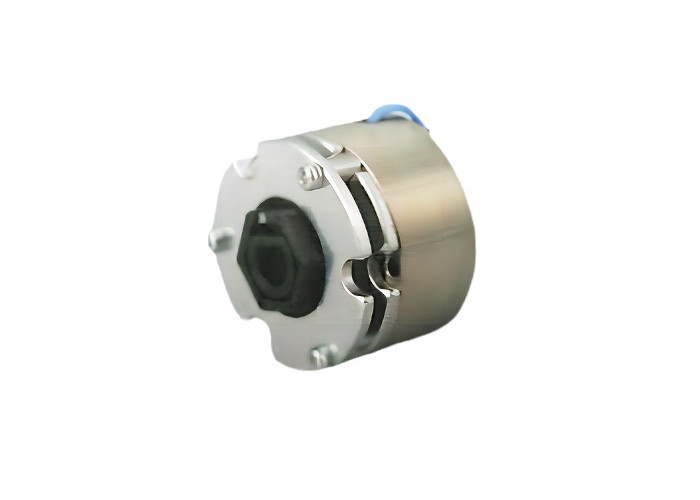

MCNB Molddisc series small non excited action brake là một sản phẩm hiệu suất cao với triển vọng ứng dụng rộng trong servo motor và robot do mô-men xoắn cao, độ bền, mô-men xoắn quán tính thấp,và tùy biến linh hoạt. Thông qua các thông số điện chính xác và thiết kế cơ học tối ưu, phanh này có thể cung cấp điều khiển phanh ổn định và đáng tin cậy,đáp ứng các yêu cầu cao về hiệu suất phanh trong lĩnh vực tự động hóa công nghiệp.
Parameter kỹ thuật:
Bảng kích thước
| Mô hình | MCNB | 3 | 15 | 40 | |
| mô-men xoắn ma sát tĩnh | 〔N・m〕 | 0.38 | 1.52 | 3.8 | |
| quán tính | J × 10−4〔kg・m2〕 | 0.02 | 0.018 | 0.075 | |
| đường kính lỗ | dh7 | 8 | 10 | 12 | |
| hướng vòng tròn | A | 35 | 52 | 68 | |
| B±0.2 | 29 | 46 | 60 | ||
| C-0.1 | 35 | 52 | 68 | ||
| E | 9 | 12 | 18 | ||
| F | 3.4 | 3.4 | 4.5 | ||
| G | 7 | 8 | 8 | ||
| H | 12 | 19 | 25 | ||
| hướng trục | L | 28.2 | 24.5 | 27.5 | |
| M | 27.7 | 24 | 27 | ||
| N | 20.7 | 16 | 17.6 | ||
| P±0.2 | 23.9 | 19.8 | 21.4 | ||
| Q | 3.5 | 4 | 4 | ||
| R | 6 | 6.5 | 7 | ||
| S[sự giải phóng trung bình ban đầu] | 0.06~0.13 | 0.07~0.15 | 0.08~0.15 | ||
| khối lượng [kg] | 0.15 | 0.3 | 0.6 | ||
Bảng hiệu suất
|
Mô hình |
Thông số kỹ thuật mô-men xoắn (N · m) | Vòng xoắn (20 °C) | Thời gian thu hút từ (ms) | Thời gian tháo dẹp (ms) | Số lần quay được phép ((r/min) | |||
| Điện áp DC (V) | Dòng điện DC (A) | Chống (Ω) | Công suất (W) | |||||
| 3 | 0.38 | 24 | 0.25 | 94.4 | 6.1 | 40 | 10 | 6000 |
| 15 | 1.52 | 24 | 0.30 | 78.9 | 7.3 | 50 | 20 | 6000 |
| 40 | 3.8 | 24 | 0.35 | 67.8 | 8.5 | 70 | 20 | 6000 |
Các kịch bản áp dụng:
Thích hợp cho động cơ:Ứng dụng rộng rãi cho các servo motor có kích thước từ Φ 40 đến Φ 80, đáp ứng nhu cầu điều khiển phanh chính xác trong lĩnh vực tự động hóa công nghiệp.
Ứng dụng robot:cũng áp dụng cho lĩnh vực robot, cung cấp các giải pháp phanh ổn định và đáng tin cậy.
Chức năng sản phẩm:
Chức năng phanh:Thông qua các nguyên tắc điện từ, điều khiển phanh nhanh và đáng tin cậy được đạt được để đảm bảo an toàn và ổn định hoạt động của thiết bị.
Tiếng ồn thấp và rung động thấp:Thiết kế tối ưu hóa làm giảm tiếng ồn và rung động trong khi vận hành, nâng cao trải nghiệm tổng thể của người dùng.
Tùy chỉnh cá nhân:Chúng tôi có thể cung cấp các dịch vụ tùy chỉnh dựa trên nhu cầu của khách hàng, bao gồm các hình dạng đặc biệt (như thêm khay dây) và hiệu suất, để đáp ứng các yêu cầu cụ thể trong các kịch bản khác nhau.
Hiệu quả cao:Vật liệu ma sát với hệ số ma sát cao đảm bảo hiệu suất cao của phanh và kéo dài tuổi thọ của sản phẩm.
