Dây phanh đầu vào 100V/200V AC
,Dùng phanh chỉnh sóng đầy đủ một pha
,RNB-N phanh
-
Phạm vi mô-men xoắn2～200N·m
-
Điện ápDC24V/DC90V
-
Phương pháp chỉnh lưuSóng toàn pha đơn
-
Tần số50/60hz
-
Điện áp đầu vào xoay chiều100V/200V
-
đầu ra DC24V/90V
-
Nguồn gốcNhật Bản
-
Hàng hiệuOGURA
-
Số mô hìnhDòng RNB-N
-
Số lượng đặt hàng tối thiểuthương lượng
-
Giá bánNegotiate
-
chi tiết đóng góiBao bì tùy chỉnh
Đẹp sóng đầy đủ đơn pha RNB-N phanh chạy cho đầu vào AC 100V / 200V
Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.
Mô tả sản phẩm:

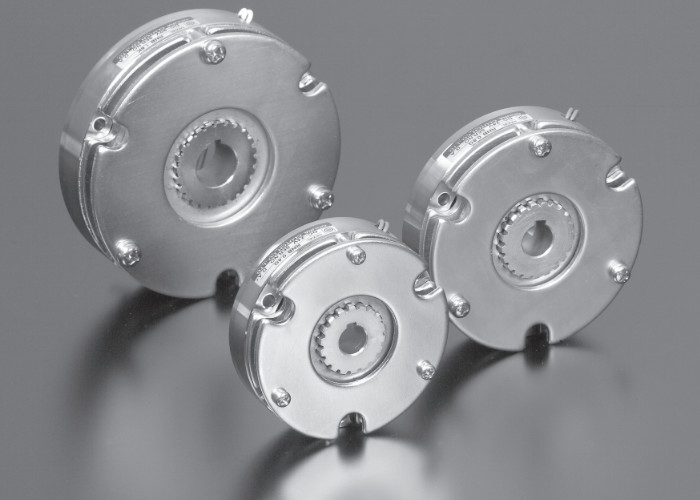

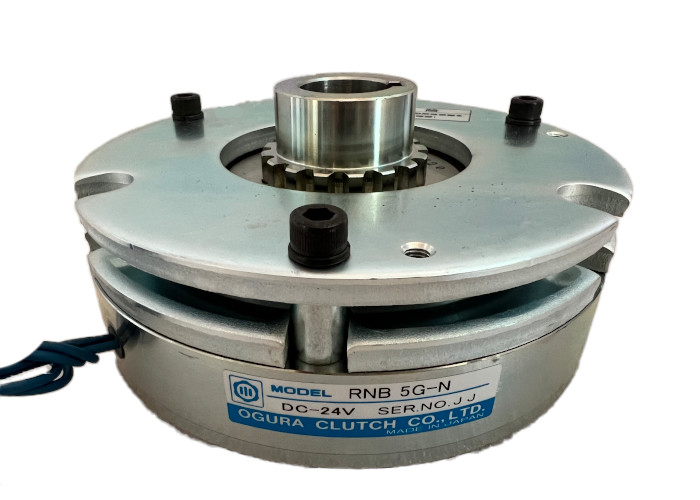

Dây phanh không kích thích của dòng RNB-N là một sản phẩm phanh hiệu suất cao và nhỏ gọn với các tính năng như phanh nhanh, mô-men xoắn cao và thả bằng tay.Nó được sử dụng rộng rãi trong các kịch bản công nghiệp khác nhau đòi hỏi phải giữ và dừng khẩn cấpCác thông số kỹ thuật tham số chi tiết và hướng dẫn lắp đặt cung cấp cho người dùng hỗ trợ kỹ thuật toàn diện và đáng tin cậy.
Parameter kỹ thuật:
RNB-N phanh hoạt động không kích thích [để giữ]
0.2 loại, 0.4 loại, 0.8 loại, 1.6 loại
Vòng xoắn: 2 - 16 N·m
| Mô hình | RNB-N | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | 1.6G | 1.6K | |
| Thông số kỹ thuật điện áp DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Mô-men xoắn ma sát tĩnh | 〔N・m〕 | 2 | 4 | 8 | 16 | |||||
| Trọng lực | J × 10−4〔kg・m2〕 | 0.215 | 0.360 | 0.782 | 2.93 | |||||
| Chiều kính khoan | dH7 | 12 | 12 | 14 | 19 | |||||
| Keyway | bE9×t+0.15 | 4 x 13.5 | 4 x 13.5 | 5×16 | 5×21 | |||||
| Hướng bao quanh | A | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | - | ||||||
| Hướng trục | L | 30 | 32 | 35 | 41 | |||||
| M | 25.5 | 27.5 | 29.5 | 34.5 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 18 | 16 | 14 | 15 | ||||||
| Q | 8 | 12 | 16 | 20 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(through to stop) | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | ||||||
| Khối lượng | 0.6 | 0.85 | 1.2 | 1.9 | ||||||
RNB-N phanh hoạt động không kích thích [để giữ]
Loại 3, loại 5, loại 10, loại 20
Vòng xoắn: 30 - 200 N·m
| Mô hình | RNB-N | 3G | 3K | 5G | 5K | 10G | 10K | 20G | 20k | |
| Thông số kỹ thuật điện áp DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Mô-men xoắn ma sát tĩnh | 〔N・m〕 | 30 | 50 | 100 | 200 | |||||
| Trọng lực | J × 10−4〔kg・m2〕 | 3.27 | 6.49 | 13.70 | 24.30 | |||||
| Chiều kính khoan | dH7 | 19 | 24 | 28 | 32 | |||||
| Keyway | bE9×t+0.15 | 5×21 | 7×27 | 7×31 | 10 x 35.5 | |||||
| Hướng bao quanh | A | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| Hướng trục | L | 53.5 | 56.5 | 71 | 81 | |||||
| M | 46 | 49 | 61 | 71 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S ((through để dừng lại) | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | 0.2~0.35 | ||||||
| Khối lượng | 3.6 | 5.2 | 7.9 | 12.3 | ||||||
Bảng hiệu suất (đặc điểm hoạt động).
Loại RNB-N [đối với tổ chức] Loại 0.2, loại 0.4, loại 0.8, loại 1.6, loại 3, loại 5, loại 10, loại 20.
|
Mô hình RNB-N |
Thông số kỹ thuật mô-men xoắn (N · m) | Vòng xoắn (20 °C) | Thời gian thu hút từ (ms) | Thời gian tháo dẹp (ms) | Số lần quay được phép ((r/min) | ||||
| Điện áp DC (V) | Dòng điện DC (A) | Chống (Ω) | Công suất (W) | ||||||
| 0.2 | G | 2 | 24 | 0.41 | 59 | 10 | 35 | 12 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.4 | G | 4 | 24 | 0.54 | 45 | 13 | 45 | 12 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.8 | G | 8 | 24 | 0.63 | 38 | 15 | 55 | 15 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 1.6 | G | 16 | 24 | 0.76 | 32 | 18 | 55 | 25 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 3 | G | 30 | 24 | 0.96 | 25 | 23 | 70 | 35 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 5 | G | 50 | 24 | 1.13 | 21 | 27 | 90 | 50 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 10 | G | 100 | 24 | 1.37 | 17.5 | 33 | 180 | 65 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 20 | G | 200 | 24 | 1.88 | 12.8 | 45 | 250 | 90 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
Các kịch bản áp dụng:
Chức năng duy trì:Cung cấp lực phanh thông qua trạng thái không kích thích khi yêu cầu giữ tải ổn định.
Chặn khẩn cấp:Trong trường hợp khẩn cấp, điện có thể nhanh chóng bị cắt và phanh nhanh có thể đạt được thông qua lực xuân để đảm bảo an toàn thiết bị.
Ứng dụng công nghiệp:được sử dụng rộng rãi trong thiết bị tự động hóa, dây chuyền sản xuất, máy công cụ và các lĩnh vực khác để đảm bảo sự ổn định và an toàn của hoạt động thiết bị.
Chức năng sản phẩm:
Hành động không kích thích:Khi cuộn dây không được kích hoạt, phanh đang ở trạng thái phanh; Sau khi được bật, vòm được thu hút bởi ách từ và phanh được giải phóng.
Chặn nhanh:Sử dụng lực mùa xuân để đạt được phanh nhanh, với thời gian phản ứng phanh ngắn và hiệu ứng phanh tốt.
Thả bằng tay:Một số mô hình (3-20) hỗ trợ chức năng thả tay, giải phóng phanh bằng cách đẩy khung bằng các bu lông, tạo điều kiện bảo trì thiết bị và khắc phục sự cố.
Các yếu tố bảo vệ:Nên sử dụng các yếu tố bảo vệ tích hợp hoặc các yếu tố bảo vệ kết nối song song với cuộn dây để bảo vệ thiết bị cung cấp điện khỏi bị hư hại.
