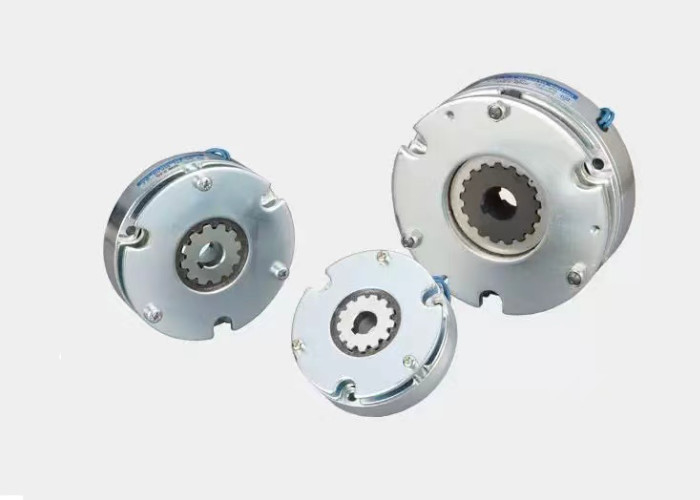

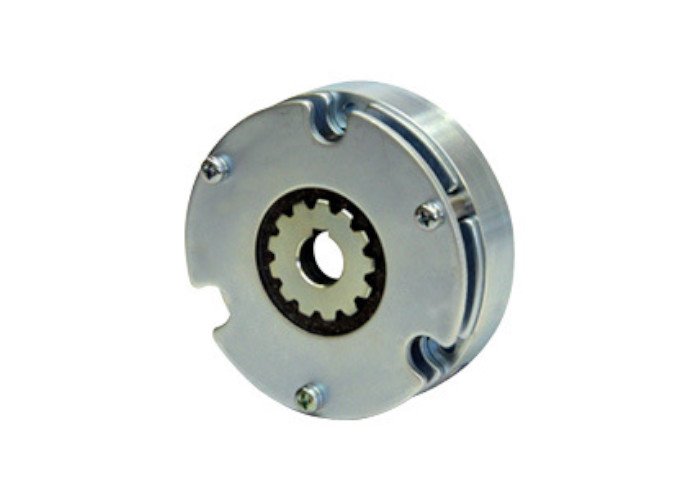

SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m

Dòng SNB-N dừng ngay lập tức không kích thích điện từ phanh Vòng xoắn 1 100N・m

Sản phẩm - Máy ly hợp
  • Làm nổi bật

    Chặn ngay lập tức phanh điện từ

    ,

    100N·m phanh điện từ

    ,

    phanh điện từ SNB-N

  • Phạm vi mô-men xoắn
    1～100N・m
  • Mô men xoắn ban đầu
    70% thông số kỹ thuật mô-men xoắn
  • Điện áp
    DC24V/90V
  • Hao mòn điện trở
    Mạnh
  • Mô hình
    Mỏng / Gắn gọn
  • các loại
    Loại phanh / giữ hai mục đích
  • Phương pháp chỉnh lưu
    Sóng toàn pha đơn
  • Điện áp đầu vào xoay chiều
    100V/200V
  • Nguồn gốc
    Nhật Bản
  • Hàng hiệu
    OGURA
  • Số mô hình
    Dòng SNB-N
  • Số lượng đặt hàng tối thiểu
    thương lượng
  • Giá bán
    Negotiate
  • chi tiết đóng gói
    Bao bì tùy chỉnh

Dòng SNB-N dừng ngay lập tức không kích thích điện từ phanh Vòng xoắn 1 100N・m

  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
Nhận giá Liên hệ với bây giờ

Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

Dòng SNB-N là một phanh điện từ không kích thích hoạt động được chế tạo cho cả hai chức năng phanh và giữ.phanh này sử dụng một cấu trúc đóng mùa xuânNó có thể tạo mô-men xoắn nhanh chóng và thực hiện phanh nhanh, đặc biệt phù hợp với các yêu cầu phanh an toàn.Thiết kế mỏng và nhỏ gọn của nó là rất tương thích với bản chất nhỏ gọn của servo motor và máy móc và thiết bị đa dạngCác bộ phanh SNB-N sử dụng vật liệu ma sát chống mòn để đảm bảo độ bền và được trang bị chức năng thả bằng tay,gây tác động đáng kể trong quá trình lắp đặt thiết bị hoặc mất điện.

Parameter kỹ thuật:

SNB-N phanh hoạt động không kích thích [cho phanh]

Loại 0.1Loại 0.2Loại 0.4Loại 0.8

Vòng xoắn: 1 đến 8Số m

Mô hình SNB-N 0.1G 0.1K 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K
Thông số kỹ thuật điện áp DC (V) 24 90 24 90 24 90 24 90
Mô-men xoắn ma sát tĩnh 〔N・m〕 1 2 4 8
Trọng lực J × 10−4〔kg・m2〕 0.16 0.28 0.43 1.22
Chiều kính khoan dH7 12 12 14 19
Keyway bE9×t+0.15 4 x 13.5 4 x 13.5 5×16 5×21
Hướng bao quanh A 77 85 97 117
B 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - -
Hướng trục L 30 32 35 41
M 26 28 30 35
N 15 16 17 19.5
P 19.5 21 22 25.5
Q 8 8 8 10
R 7 7.5 8.5 8.5
S(through to stop) 0.1~0.25 0.1~0.25 0.1~0.25 0.1~0.25
Khối lượng 0.55 0.8 1.1 1.8

Dòng SNB-N dừng ngay lập tức không kích thích điện từ phanh Vòng xoắn 1 100N・m 0



SNB-N phanh hoạt động không kích thích [cho phanh]

Loại 1.2, Loại 2.5, Loại 5, Loại 10

Vòng xoắn: 12 đến 100 N·m.

Mô hình RNB-N 1.2G 1.2K 2.5G 2.5K 5G 5K 10G 10K
Thông số kỹ thuật điện áp DC (V) 24 90 24 90 24 90 24 90
Mô-men xoắn ma sát tĩnh 〔N・m〕 12 25 50 100
Trọng lực J × 10−4〔kg・m2〕 3.0 6.0 14.5 25
Chiều kính khoan dH7 19 24 28 32
Keyway bE9×t+0.15 5×21 7×27 7×31 10 x 35.5
Hướng bao quanh A 125 145 165 187
B 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H M5 M5 M6 M6
Hướng trục L 54 59 71 83
M 46 51 61 72
N 26 27 32 37
P 16 18 22 21
Q 25 25 30 40
R 11 14 17 21
S(through to stop) 0.15~0.3 0.15~0.3 0.15~0.3 0.2~0.35
Khối lượng 3.5 5.1 7.9 12.5

Dòng SNB-N dừng ngay lập tức không kích thích điện từ phanh Vòng xoắn 1 100N・m 1



Bảng hiệu suất (đặc điểm hoạt động)

Loại SNB-N [đối với phanh], Loại 0.1Loại 0.2Loại 0.4Loại 0.8, Loại 1.2, Loại 2.5Loại 5, Loại 10.



Mô hình

SNB-N

 Thông số kỹ thuật mô-men xoắn (N · m) Vòng xoắn (20 °C) Thời gian thu hút từ (ms) Thời gian tháo dẹp (ms) Số lần quay được phép ((R/
Điện áp DC (V) Dòng điện DC (A) Chống (Ω) Công suất (W)
0.1 G 1 24 0.41 59 10 25 15 5000
K 90 0.11 815
0.2 G 2 24 0.54 45 13 30 15 4000
K 90 0.14 630
0.4 G 4 24 0.63 38 15 40 20 4000
K 90 0.17 540
0.8 G 8 24 0.76 32 18 55 35 3500
K 90 0.20 445
1.2 G 12 24 0.96 25 23 70 40 3500
K 90 0.25 358
2.5 G 25 24 1.13 21 27 90 60 3000
K 90 0.30 300
5 G 50 24 1.37 17.5 33 135 80 3000
K 90 0.37 245
10 G 100 24 1.88 12.8 45 200 110 2500
K 90 0.50 180





Bảng hiệu suất (nhiệm vụ làm việc)

Loại SNB-N [đối với phanh], Loại 0.1Loại 0.2Loại 0.4Loại 0.8, Loại 1.2, Loại 2.5, Loại 5, Loại 10

Mô hình
SNB-N		 Khoảng cách điều chỉnh tối đa [mm] Trọng lượng công việc tổng thể có thể điều chỉnh tối đa [J] Tổng khối lượng công việc tối đa [J] Tốc độ hoạt động tối đa [W]
0.1 0.55 - 1.6×107 33
0.2 0.55 - 1.9×107 41
0.4 0.60 - 3.0×107 57
0.8 0.60 - 5.6×107 98
1.2 0.65 5.5×107 2.0×108 98
2.5 0.65 7.7×107 3.4×108 114
5 0.70 9.1×107 4.8×108 115
10 0.80 1.6×108 7.9×108 212

Dòng SNB-N dừng ngay lập tức không kích thích điện từ phanh Vòng xoắn 1 100N・m 2

Các kịch bản áp dụng:

Dây phanh SNB-N có một loạt các ứng dụng và không bị hạn chế do chức năng đạp và giữ kép của nó.Nó có thể được sử dụng trong các hệ thống cơ khí khác nhau đòi hỏi phanh nhanh chóng và giữ, chẳng hạn như dây chuyền sản xuất tự động, khớp robot và thiết bị truyền tải, trong số những người khác.Hiệu suất phanh xuất sắc và thiết kế nhỏ gọn làm cho nó trở thành một lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp.

Chức năng sản phẩm:

Chức năng phanh:Khi cuộn dây không được chạy, dây chuyền được nhấn vào đĩa ma sát bằng lực phao để đạt được hiệu ứng phanh.

Chức năng duy trì:Trong trạng thái phanh, nó có thể duy trì ổn định trạng thái tĩnh của hệ thống cơ khí để ngăn ngừa chuyển động ngẫu nhiên.

Trả lời nhanh:Sử dụng các nguyên tắc điện từ, cuộn dây nhanh chóng thu hút các armature sau khi được năng lượng, giải phóng phanh, và đạt được phản ứng nhanh chóng.

Thả bằng tay:Đối với một số mô hình (1.2-10), một chức năng thả tay được cung cấp, có thể thả phanh bằng cách chỉ định cọc, tạo điều kiện dễ dàng cho việc lắp đặt và bảo trì thiết bị.

Điều chỉnh khoảng cách:Một số mô hình hỗ trợ điều chỉnh khoảng cách, có thể điều chỉnh khoảng cách giữa vòm và ách từ tính theo việc sử dụng thực tế để đảm bảo hiệu quả phanh.

Sức bền và lâu dài:Sử dụng vật liệu ma sát chống mòn để đảm bảo hiệu suất phanh ổn định của phanh trong quá trình sử dụng lâu dài.
