24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch

24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch

Sản phẩm - Máy ly hợp
  • Làm nổi bật

    24V DC Output Printer Clutch

    ,

    Dry Single Board Printer Clutch

    ,

    Máy ghép máy in MMC

  • mô hình quyền lực
    OTPF/H45/H70/H130/H240
  • Phương pháp chỉnh lưu
    Sóng toàn pha đơn
  • Tần số
    50/60hz
  • Điện áp đầu vào xoay chiều
    100V/200V
  • đầu ra DC
    24v
  • Khả năng ngăn ngừa rỉ sét
    Cao
  • chống rung
    Cao
  • Hướng lắp đặt
    đa dạng hóa
  • Nguồn gốc
    Nhật Bản
  • Số mô hình
    Dòng MMC
  • Số lượng đặt hàng tối thiểu
    thương lượng
  • Giá bán
    Negotiate
  • chi tiết đóng gói
    Bao bì tùy chỉnh

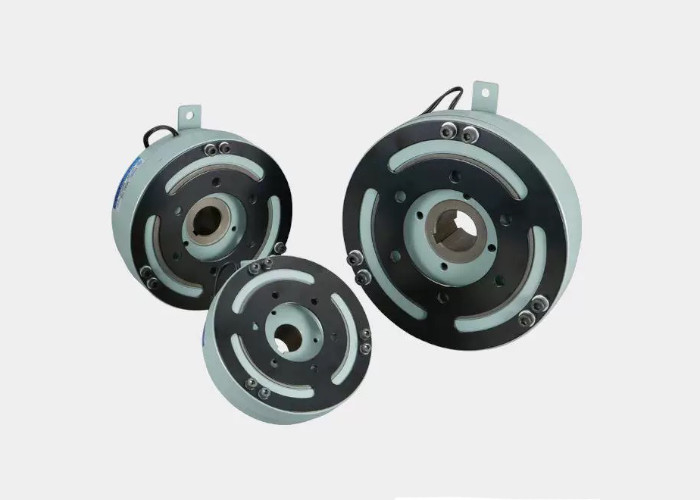

24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch

  • 24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch
  • 24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch
Nhận giá Liên hệ với bây giờ

Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

Dòng MMC là một ly hợp điện từ đơn tấm khô được thiết kế để đáp ứng các điều kiện hoạt động khắc nghiệt của các lĩnh vực công nghiệp khác nhau.Bộ ly hợp này đã trở thành một sự lựa chọn lý tưởng cho nhiều hệ thống truyền tải và điều khiển năng lượng do các đặc điểm hiệu suất xuất sắc của nó, bao gồm phạm vi mô-men xoắn rộng (50-2000N · m), khả năng chống rung tuyệt vời, chế độ ổ xuân tấm không phản ứng, khả năng chống gỉ cao và các thông số kỹ thuật điện áp đa dạng (DC12V và DC24V).

Parameter kỹ thuật:

MMC - loại ly hợp điện từ cho động cơ [loại vòng bi]

Loại 5, loại 10, loại 20 và loại 40.

Vòng xoắn: 50 - 400 N·m.

Mô hình MMC 5E 5G 10E 10G 20E 20G 40E 40G
Thông số kỹ thuật điện áp [DC - V]. 12 24 12 24 12 24 12 24
Vòng xoắn ma sát tĩnh. [N·m] 50 100 200 400
Inerti Jx10-4(kg · m)2] Kết thúc rotor 22 73 221 550
Chiếc dây giáp 18 59 143 380
đường kính khoan dH7 25 30 40 50
cổng khóa bE9×t+0.25 7×28 7×33 10x43.5 15×55
Hướng bao quanh A 141 176 221 261
CH9 52 70 92 115
D 133 165 207.2 243
E 80 95 120 140
F 6 10 10 12
G 16 24 24 28
H 5.5 8.5 8.5 10.5
J 70 92 118 142
K 6-M6 × 12 6-M8 × 16 6-M10 × 20 8-M10 × 20
Hướng trục L 56.1 71.3 79.8 90.2
M 35 48 53 65
N 15.5 16.5 18 16.2
P 9.2 12.3 15.3 15.1
Q 2 3.1 3.1 6.8
R 2 2.9 2.9 3.2
S 0.3~0.5 0.3~0.5 0.4~0.6 0.5~0.7
U 400 370 410 380
Khối lượng [kg]. 3.4 6.8 11.8 19.5

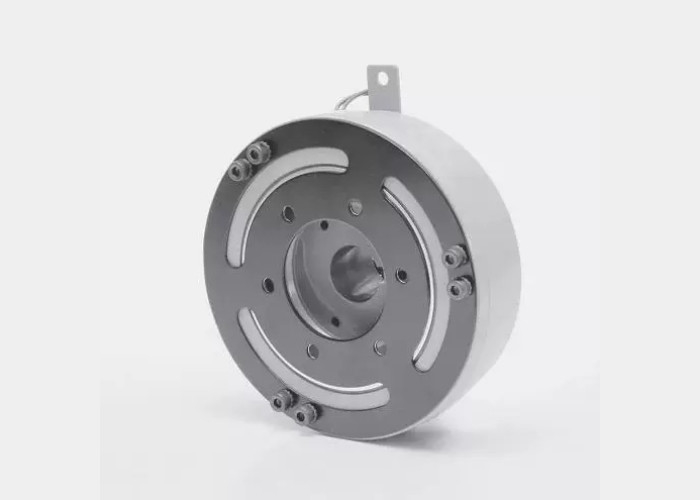

24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch 0





MMC - loại ly hợp điện từ cho động cơ [loại vòng bi]

Loại 70, loại 100, loại 200.

Vòng quay: 700 - 2000 N·m.

Mô hình MMC 70E 70G 100E 100G 200G
Thông số kỹ thuật điện áp [DC - V]. 12 24 12 24 24
Vòng xoắn ma sát tĩnh. [N·m] 700 1000 2000
Inerti Jx10-4(kg · m)2] Kết thúc rotor 1030 2800 6300
Chiếc dây giáp 980 2100 3800
đường kính khoan dH7 60 70 80
cổng khóa bE9×t+0.25 15×65 18×76 20×86
Hướng bao quanh A 316 381 400
CH9 150 185 185
D 293 360 375
E 170 210 220
F 13 13 13
G 30 30 40
H 13 13 13
J 180 220 220
K 8-M10 × 20 8-M12 × 25 8-M16 × 30
Hướng trục L 100.4 111.3 144.1
M 70 80 102
N 19 20 28.8
P 14.8 19.8 26
Q 2.8 14.8 5
R 3.2 3.2 5
S 0.6~0.8 0.7~0.9 0.7~0.9
U 370 340 300
Khối lượng [kg]. 32 47.3 79

24V DC Output Printer Clutch MMC Series Dry Single Board Electromagnetic Clutch 1



Bảng hiệu suất (đặc điểm hoạt động)

Loại MMC, loại 5, loại 10, loại 20, loại 40, loại 70, loại 100, loại 200.



mô hình Động lực ma sát tĩnh [N · m] Vòng xoắn (20 °C) Thời gian thu hút từ (S) Thời gian tháo dẹp (S) Số lần quay được phép (r/min)
Điện áp (DC-V) Dòng điện (A) Chống (Ω) Công suất (W)
MMC5 E 50 12 2.50 4.80 30 0.050 0.090 4000
G 24 1.26 19
MMC10 E 100 12 2.92 4.11 35 0.070 0.150 3600
G 24 1.46 16.4
MMC20 E 200 12 4.17 2.88 50 0.080 0.140 3000
G 24 2.09 11.5
MMC40 E 400 12 5.41 2.22 65 0.120 0.160 3000
G 24 2.70 8.9
MMC70 E 700 12 7.50 1.60 90 0.180 0.180 2500
G 24 3.75 6.4
MMC100 E 1000 12 8.33 1.44 100 0.200 0.200 1800
G 24 4.14 5.8
MMC200G 2000 24 6.15 3.9 150 0.400 0.400 1600



Số lượng công việc

Loại MMC, loại 5, loại 10, loại 20, loại 40, loại 70, loại 100 và loại 200.

Mô hình Khoảng cách cao nhất có thể điều chỉnh [mm] Trọng lượng công việc tổng thể có thể điều chỉnh tối đa [J] Tổng khối lượng công việc tối đa [J]
5 1.3 13×107 33×107
10 1.3 20×107 50×107
20 1.3 28×107 71×107
40 1.3 40×107 100×107
70 1.3 58×107 140×107
100 1.6 80×107 200×107
200 1.6 88×107 220×107



Các kịch bản áp dụng:

Bộ ly hợp điện từ loạt MMC được sử dụng rộng rãi trong các thiết bị cơ khí khác nhau đòi hỏi điều khiển chính xác và truyền điện hiệu quả.Hiệu suất cao và độ tin cậy của nó làm cho nó đóng một vai trò quan trọng trong các lĩnh vực như động cơ ô tô, dây chuyền sản xuất tự động hóa công nghiệp, thiết bị máy móc nặng, thiết bị máy công cụ và thiết bị nâng.và điều chỉnh mô-men xoắn, hiệu suất của bộ máy ly hợp MMC đặc biệt xuất sắc.

Chức năng sản phẩm:

Phạm vi mô-men xoắn rộng:

Phạm vi cụ thể:Cung cấp một loạt các tùy chọn mô-men xoắn từ 50N · m đến 2000N · m để đáp ứng các yêu cầu tải khác nhau.

Tính linh hoạt của ứng dụng:Phạm vi mô-men xoắn rộng cho phép ly hợp loạt MMC phù hợp với các ứng dụng công nghiệp khác nhau, có khả năng xử lý tải trọng nhẹ đến nặng.



Chống rung rất tốt:

Thiết kế mùa xuân đặc biệt:Sử dụng các lò xo đặc biệt để đối phó hiệu quả với rung động và va chạm, đảm bảo hoạt động ổn định của ly hợp trong môi trường khắc nghiệt.

Độ bền:Thiết kế kháng rung cao kéo dài tuổi thọ của ly hợp và giảm chi phí bảo trì.



Không có đường khôi phục:

Phương pháp dẫn động bông:Bộ sợi dây được điều khiển bởi một lò xo lá, không có chỗ trống ngược theo hướng vòng tròn, giảm các lỗi truyền tải.

Tiếng ồn thấp:Thiết kế không có chỗ trống ngược làm cho ly hợp mượt mà hơn và yên tĩnh hơn trong khi vận hành.



Khả năng chống rỉ sét cao:

Xịt bề mặt:Bề mặt ly hợp đã trải qua điều trị đặc biệt để cải thiện khả năng ngăn ngừa rỉ sét của nó.

Mỡ đặc biệt và niêm phong dầu:Vòng bi quả sử dụng niêm phong mỡ và dầu đặc biệt để tăng cường khả năng chống gỉ và duy trì hoạt động ổn định ngay cả trong môi trường nhiệt độ cao.



Thông số kỹ thuật điện áp đa dạng:

Chọn điện áp:Hai thông số kỹ thuật điện áp, DC12V và DC24V, có sẵn để người dùng lựa chọn theo nhu cầu thực tế của họ.

Hỗ trợ pin:Pin có thể được sử dụng trực tiếp như một nguồn điện, cải thiện tính linh hoạt và thuận tiện sử dụng.



Dễ cài đặt:

Hỗ trợ vòng bi quả bóng:Ách từ tính của ly hợp được hỗ trợ bởi vòng bi quả, dễ cài đặt và không có hạn chế hướng.

Điều khiển điện dễ dàng:Ngoài việc lắp đặt dễ dàng, điều khiển điện cũng rất đơn giản, làm giảm khó khăn trong hoạt động.



Các phụ kiện hoàn chỉnh:

Phụ kiện hỗ trợ:Cung cấp các phụ kiện như vít, chốt dây, đầu nối và các yếu tố bảo vệ để dễ dàng lắp đặt và bảo trì bởi người dùng.

Vòng cắm và kết nối dây:Sử dụng dây AMP và các đầu nối để đảm bảo kết nối an toàn và truyền dây ổn định.

Hỗ trợ và Dịch vụ



  • 24/7 hỗ trợ khách hàng để trả lời bất kỳ câu hỏi nào.
  • Tư vấn chuyên môn về lựa chọn sản phẩm và khắc phục sự cố.
  • Thông tin chi tiết về sản phẩm và tài liệu đào tạo.
  • Bảo hành và sửa chữa đầy đủ.
  • Cập nhật và nâng cấp sản phẩm.

Bao bì và vận chuyển

MMC series dry single board electromagnetic clutch được đóng gói và vận chuyển trong một hộp bìa được thiết kế để giữ sản phẩm an toàn và an toàn trong quá trình vận chuyển.Các hộp có một kích thước tùy chỉnh để phù hợp với sản phẩm an toànBên trong hộp, sản phẩm được bọc trong vỏ bong bóng và ốp bọt để cung cấp đệm và bảo vệ bổ sung.Một tờ giấy đóng gói và bất kỳ tài liệu quảng cáo nào được bao gồm trong góiCác gói sau đó được vận chuyển thông qua một nhà vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói.Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương pháp vận chuyển được chọn và điểm đến.

Các gói sau đó được vận chuyển thông qua một nhà vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói.Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương pháp vận chuyển được chọn và điểm đến.
