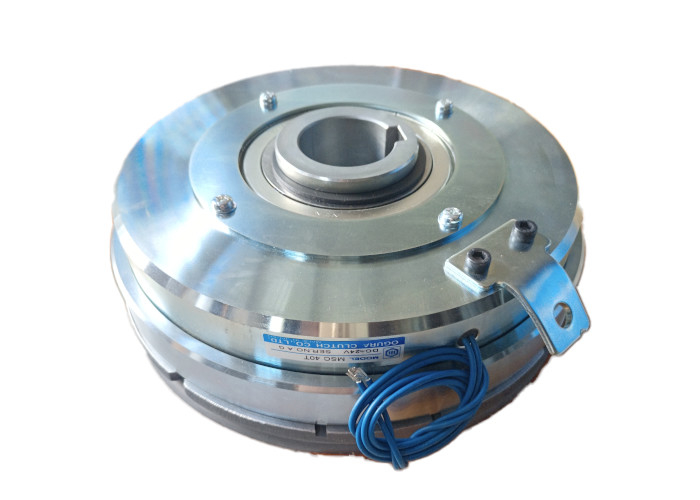

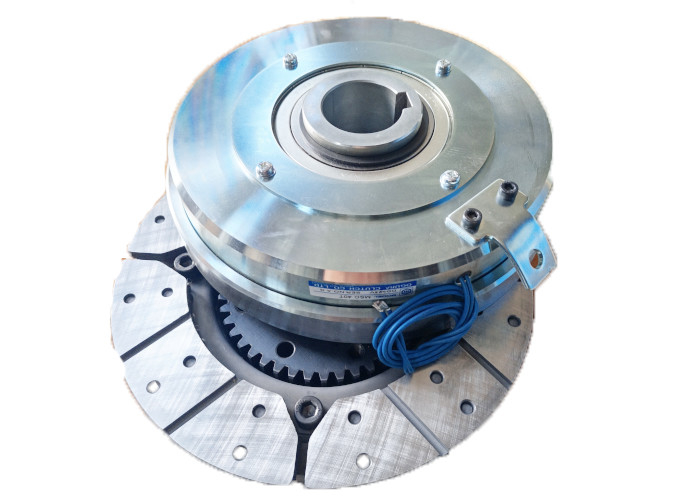

OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh

Sản phẩm - Máy ly hợp

Làm nổi bật

Máy ghép điện từ đơn bảng/đói phanh
,
Máy ghép máy in OEM
Khả năng tản nhiệt

Mạnh
Loại

Ứng dụng loại spline
mô hình quyền lực

OTPF/H45/H70/H130
Phương pháp chỉnh lưu

Sóng toàn pha đơn
Tần số

50/60hz
Điện áp đầu vào xoay chiều

100V/200V
đầu ra DC

24v
Năng lực phản ứng

Tốt lắm.
Nguồn gốc

Nhật Bản
Số mô hình

DÒNG MS
Số lượng đặt hàng tối thiểu

thương lượng
Giá bán

Negotiate
chi tiết đóng gói

Bao bì tùy chỉnh

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh

Name: OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh
Brand: YK MICRO CO., LTD.
SKU: DÒNG MS
Availability: InStock

button button

Nhận giá Liên hệ với bây giờ

Hình ảnh, mô hình, thông số và thông tin liên quan khác hiển thị trong sản phẩm chỉ mang tính chất tham khảo. Nếu bạn đang tìm kiếm sản phẩm liên quan đến các lĩnh vực như linh kiện điện tử, linh kiện chính xác, tự động hóa văn phòng và tự động hóa nhà máy hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này. Hoan nghênh bạn liên hệ với chúng tôi thông qua biểu mẫu tư vấn, điện thoại hoặc bất kỳ cách nào bạn thấy thuận tiện. Chúng tôi sẽ trả lời bạn sớm nhất có thể. Chúng tôi luôn tuân thủ mục đích phấn đấu hết mình để cung cấp cho bạn dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

Các sản phẩm dòng MS của Electromagnetic Clutch&Brake được sử dụng rộng rãi trong nhiều thiết bị cơ khí khác nhau do phạm vi mô-men xoắn rộng, các tính năng thiết kế tuyệt vời, phương pháp lắp đặt thuận tiện và các tùy chọn kết hợp đa dạng. Nhờ kiểm soát chính xác mô-men xoắn, tản nhiệt hiệu quả, điều chỉnh khe hở tự động và các chức năng khác, hiệu quả vận hành và độ tin cậy của thiết bị đã được cải thiện, đáp ứng nhu cầu công nghiệp về bộ ly hợp và phanh hiệu suất cao.

Thông số kỹ thuật:

MSC - T Bộ ly hợp điện từ đơn khô [Loại ổ trục]

Loại 1.2, Loại 2.5, Loại 5, Loại 10.

Mô-men xoắn: 12 - 100 N·m.

Người mẫu		ThS.BS.	1,2 tấn	2,5 tấn	5T	10T
Mô men ma sát tĩnh		[Năm]	12	25	50	100
Sự trơ lì	J×10^-4[kg·m²]	Đầu rotor	3.3	8,5	22	73
Sự trơ lì	J×10^-4[kg·m²]	Phần cuối cốt thép	5,5	13.8	39	86
Đường kính lỗ khoan		ngày_H7	15	20	25	30
Rãnh then		b_E9×t^+0,15	5×17	5×22	7×28	7×33
Hướng chu vi	MỘT		90	110	140	175
	C_H7		32	42	52	62
	D		85,1	103,5	133	165
	E		52	65	80	95
	F		5	6	6	10
	G		14	16	16	24
	H		4,5	5,5	5,5	8,5
	J		40	50	62	75
	K₁		3-4,5	3-5,5	3-6,5	3-8,5
	K₂		3-M4	3-M5	3-M6	3-M8
Hướng trục	L		50	59	69	85
	Tôi		25	32	35	48
	N		19	19	16	17
	Ồ		6	8	18	20
	P		11	13	21	23,5
	Hỏi		1.4	3	2	3.1
	R		1.6	2	2	2.9
	S		0,3	0,3	0,3	0,4
Vòng bi áp dụng cho cốt thép			6002ZZ	6004ZZ	6205ZZ	6206ZZ
Khối lượng [kg]			1,5	2.3	4.2	8.4

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 0

MSC - T Bộ ly hợp điện từ một bảng khô [Loại ổ trục].

Loại 20, Loại 40, Loại 70, Loại 100.

Mô-men xoắn: 200 - 1000 N·m.

Người mẫu		ThS.BS.	20T	40T	70T	100T
Mô men ma sát tĩnh		[Năm]	200	400	700	1000
Sự trơ lì	J×10^-4[kg·m²]	Đầu rotor	221	550	1030	2830
Sự trơ lì	J×10^-4[kg·m²]	Phần cuối của cốt thép	240	550	1240	2630
Đường kính lỗ khoan		ngày_H7	40	50	60	70
Rãnh then		b_E9×t^+0,15	10×43,5	15×55	15×65	18×76
Hướng chu vi	MỘT		220	260	315	380
	C_H7		80	90	110	125
	D		207,2	243	293	360
	E		120	140	170	210
	F		10	12	13	13
	G		24	28	30	30
	H		8,5	10,5	13	13
	J		94	110	130	150
	K₁		3-8,5	4-10,5	4-13	4-13
	K₂		3-M8	4-M10	4-M12	4-M12
Hướng trục	L		96	110	123	138
	Tôi		53	65	70	80
	N		20	20	25	28
	Ồ		23	25	28	30
	P		27	29	33	35
	Hỏi		3.1	6.8	2.8	14.8
	R		2.9	3.2	3.2	3.2
	S		0,5	0,7	0,7	0,8
Vòng bi áp dụng cho cốt thép			6208ZZ	6210ZZ	6212ZZ	6214ZZ
Khối lượng [kg]			14	22	35	52

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 1

Phanh điện từ đơn MSB Dry.

Loại 1.2, Loại 2.5, Loại 5.

Mô-men xoắn: 12 - 50 N·m.

Người mẫu		MSB	1.2	2,5	5
Mô men ma sát tĩnh		[Năm]	12	25	50
Sự trơ lì	J×10^-4[kg·m²]		5,5	13.8	39
Đường kính lỗ khoan		ngày_H7	15	20	25
Rãnh then		b_E9×t^+0,15	5×17	5×22	7×28
Hướng chu vi	MỘT		90	110	140
	B		28	42	50
	D_H8		46	54	74
	E		85	103	133
	F_h8		115	135	170
	G		100	120	150
	H		4-4,5	4-4,5	4-4,5
Hướng trục	L		50	57,3	67
	Tôi		21	21	20
	N		28	35	45
	P		1	1.3	2
	Hỏi		2	2.4	2.4
	R		31	36	39
	S		0,3	0,3	0,3
Khối lượng [kg]			1.2	2.2	4

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 2

Phanh điện từ đĩa đơn khô MSB

Loại 10, Loại 20, Loại 40, Loại 70, Loại 100.

Mô-men xoắn: 100 - 1000 N·m.

Người mẫu		MSB	10	20	40	70	100
Mô men ma sát tĩnh		[Năm]	100	200	400	700	1000
Sự trơ lì	J×10^-4[kg·m²]		86	250	580	1260	2730
Đường kính lỗ khoan		ngày_H7	30	40	50	60	70
Rãnh then		b_E9×t^+0,15	7×33	10×43,5	15×55	15×65	18×76
Hướng chu vi	MỘT		175	220	260	315	380
	B		50	72	-	128	-
	D_H8		72	80	110	145	190
	G		85	98	132	170	218
	H		6-6,5	6-8,5	6-10,5	6-12,5	8-12,5
Hướng trục	L		81,1	90,8	100	114,5	117
	Tôi		30	20	24	24	17
	N		50	70	76	90	100
	P		1.1	0,8	0	0,5	0
	Hỏi		3.3	2.9	3.7	3.7	3.7
	R		48	52	56	61	59
	S		0,4	0,5	0,7	0,7	0,8
Khối lượng [kg]			8	14	21	34	51

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 3

Thiết bị ly hợp điện từ một bảng khô MSCP [Loại trục căn chỉnh].

Loại 1.2, Loại 2.5, Loại 5, Loại 10.

Mô-men xoắn: 12 - 100 N·m.

Người mẫu		MSCP	1.2	2,5	5	10
Mô men ma sát tĩnh		[Năm]	12	25	50	100
sự trơ lì	J×10^-4(kg·m²)	trục đầu vào	3,5	9.3	24	75
sự trơ lì	J×10^-4(kg·m²)	trục ra	6.0	14.3	40	88
đường kính lỗ khoan		ngày_h7	15	20	25	30
khe cắm chìa khóa		b_h8×t_-0,02	5×17	5×22	7×28	7×33
hướng chu vi		MỘT	126	157	197	235
		B	136	156	190	230
		C	110	130	160	200
		D	63	80	102	120
		E	10	12	15	15
		F	98	112	130	150
		G	71	71	71	71
		H	8,5	8,5	11	11
hướng trục		L	231	264	303	350
		Tôi	168	185	212	246
		N	142	157	180	214
		P	34	42	49	58
		Hỏi	29	37	42	46
		R	27	36	45	54
		S	22	31	40	49
		Y×độ sâu	M5×10	M6×12	M8×16	M8×16
Khối lượng [kg]			3,5	5.8	10,5	19.0

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 4

Thiết bị ly hợp điện từ đĩa đơn khô MSCP [loại trục căn chỉnh]

Loại 20, Loại 40, Loại 70, Loại 100.

Mô-men xoắn: 200 - 1000N·m.

Người mẫu		MSCP	20	40	70[đặc biệt]	100[đặc biệt]
Mô men ma sát tĩnh		[Năm]	200	400	700	1000
sự trơ lì	J×10^-4(kg·m²)	trục đầu vào	240	580	1100	3000
sự trơ lì	J×10^-4(kg·m²)	trục ra	260	590	1280	2900
đường kính lỗ khoan		ngày_h7	40	50	60	70
khe cắm chìa khóa		b_h8×t_-0,02	10×43,5	15×55	15×65	18×76
hướng chu vi		MỘT	295	350	395	452
		B	280	340	400	460
		C	240	290	340	390
		D	150	180	200	227
		E	18	25	30	30
		F	180	205	231	261
		G	71	71	71	71
		H	13	17	21	21
hướng trục		L	427	508	640	710
		Tôi	288	334	408	468
		N	246	282	320	400
		P	76	94	116	121
		Hỏi	63	80	116	121
		R	72	90	105	110
		S	67	80	90	90
		Y×độ sâu	M10×20	M10×20	M12×25	M12×25
Khối lượng [kg]			32,5	55	115	150

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 5

Bộ ly hợp/phanh điện từ đĩa đơn khô của MSU [loại trục căn chỉnh].

Loại 1.2, Loại 2.5, Loại 5, Loại 10.

Mô-men xoắn: 12 - 100N·m.

Người mẫu		Đại học Michigan	1.2	2,5	5	10
Mô men ma sát tĩnh		[Năm]	12	25	50	100
sự trơ lì	J×10^-4(kg·m²)	trục đầu vào	3,5	9.3	24	75
sự trơ lì	J×10^-4(kg·m²)	trục ra	11	27,5	80	173
đường kính lỗ khoan		ngày_h7	15	20	25	30
khe cắm chìa khóa		b_h8×t_-0,02	5×17	5×22	7×28	7×33
hướng chu vi		MỘT	126	157	197	235
		B	136	156	190	230
		C	110	130	160	200
		D	63	80	102	120
		E	10	12	15	15
		F	98	112	130	150
		G	71	71	71	71
		H	8,5	8,5	11	11
hướng trục		L	244	277	320	373
		Tôi	176	191	220	255
		N	150	165	190	225
		P	34	43	50	59
		R	27	36	45	54
		S	22	31	40	49
		Y×độ sâu	M5×10	M6×12	M8×16	M8×16
Khối lượng [kg]			5.0	8.0	15.0	25,5

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 6

Bộ ly hợp/phanh điện từ đĩa đơn khô của MSU [loại trục căn chỉnh].

Loại 20, Loại 40, Loại 70, Loại 100.

Mô-men xoắn: 200 - 1000N·m.

Người mẫu		Đại học Michigan	20	40	70[đặc biệt]	100[đặc biệt]
Mô men ma sát tĩnh		[Năm]	200	400	700	1000
sự trơ lì	J×10^-4(kg·m²)	trục đầu vào	240	580	1100	3000
sự trơ lì	J×10^-4(kg·m²)	trục ra	480	1080	2450	5300
đường kính lỗ khoan		ngày_h7	40	50	60	70
khe cắm chìa khóa		b_h8×t_-0,02	10×43,5	15×55	15×65	18×76
hướng chu vi		MỘT	295	350	395	452
		B	280	340	400	460
		C	240	290	340	390
		D	150	180	200	227
		E	18	25	30	30
		F	180	205	231	261
		G	71	71	71	71
		H	13	17	21	21
hướng trục		L	454	540	640	710
		Tôi	300	350	408	468
		N	260	300	320	400
		P	77	95	116	121
		R	72	90	105	110
		S	67	80	90	90
		Y×độ sâu	M10×20	M10×20	M12×25	M12×25
Khối lượng [kg]			44.0	71,5	145	190

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 7

Bảng hiệu suất [đặc điểm hoạt động].

Loại MS, Loại 1.2, Loại 2.5, Loại 5, Loại 10, Loại 20, Loại 40, Loại 70, Loại 100.

người mẫu	Mô men ma sát tĩnh [N · m]	Cuộn dây (20 ℃)				Thời gian hấp dẫn của nam châm (S)	Thời gian tăng mô men xoắn (S)	Thời gian nhả của phần ứng (S)	Số vòng quay cho phép (vòng/phút)
		Điện áp (DC-V)	Dòng điện (A)	Điện trở (Ω)	Công suất điện (W)
MSC1.2T	12	24	0,69	35	17	0,040	0,050	0,040	5500
MSB 1.2
MSC2.5T	25	24	1.04	23	25	0,050	0,070	0,060	5000
MSB 2.5
MSC5T	25	24	1,26	19	30	0,060	0,100	0,060	4000
MSB 5
MSC10T	50	24	1,46	16.4	35	0,080	0,140	0,090	3600
MSB 10
MSC20T	100	24	2.09	11,5	50	0,100	0,180	0,110	2600
MSB 20
MSC40T	400	24	2,70	8.9	65	0,140	0,230	0,140	2400
MSB 40
MSC 7OT	700	24	3,75	6.4	90	0,170	0,300	0,160	2000
MSB 70
MSC100T	1000	24	4.14	5.8	100	0,220	0,380	0,180	1800
MSB 100

Bảng hiệu suất [khối lượng công việc].

Loại MS, Loại 1.2, Loại 2.5, Loại 5, Loại 10, Loại 20, Loại 40, Loại 70, Loại 100.

NGƯỜI MẪU MSC-T,MSB MSCP, MSU	Tổng khối lượng công việc tối đa [J].
1.2	18×10⁷
2,5	27×10⁷
5	56×10⁷
10	83×10⁷
20	160×10⁷
40	230×10⁷
70	370×10⁷
100	520×10⁷

Các tình huống áp dụng:

Khả năng ứng dụng rộng rãi:Phù hợp với nhiều thiết bị cơ khí khác nhau, bao gồm nhưng không giới hạn ở tự động hóa công nghiệp, rô bốt, máy công cụ, máy đóng gói, máy dệt, v.v.

Sự linh hoạt khi kết hợp:Có thể lắp ráp từng sản phẩm ly hợp và phanh, thiết bị ly hợp, tổ hợp ly hợp và phanh, cũng như nhiều loại máy khác nhau để đáp ứng nhu cầu trong nhiều tình huống khác nhau.

Nâng cao hiệu quả:Bằng cách tạo và giải phóng mô-men xoắn nhanh chóng, có thể thực hiện các hành động chính xác, cải thiện hiệu quả và độ chính xác khi vận hành thiết bị.

Chức năng sản phẩm:

Kiểm soát mô-men xoắn:có khả năng phản ứng nhanh và kiểm soát chính xác việc truyền và ngắt mô-men xoắn, đảm bảo tính ổn định và độ tin cậy khi vận hành thiết bị.

Tản nhiệt và độ bền:Với khả năng tản nhiệt tuyệt vời, đảm bảo kiểm soát nhiệt độ trong quá trình hoạt động lâu dài và cải thiện độ bền của sản phẩm.

Tự động điều chỉnh khoảng cách:Được trang bị thiết bị điều chỉnh khe hở tự động, không cần phải điều chỉnh gioăng thủ công, giúp giảm chi phí và thời gian bảo trì.

Phản ứng nhanh:Hệ thống điện từ được tối ưu hóa được thiết kế để cho phép bộ ly hợp và phanh phản ứng nhanh, cải thiện hiệu quả sản xuất.

Cơ chế bảo vệ:Có kèm các bộ phận bảo vệ và các phụ kiện khác để tăng cường an ninh và kéo dài tuổi thọ của sản phẩm.

Hỗ trợ và Dịch vụ

Dịch vụ hỗ trợ khách hàng 24/7 để giải đáp mọi thắc mắc.
Lời khuyên của chuyên gia về việc lựa chọn sản phẩm và khắc phục sự cố.
Thông tin chi tiết về sản phẩm và tài liệu đào tạo.
Dịch vụ bảo hành và sửa chữa đầy đủ.
Cập nhật và nâng cấp sản phẩm.

Đóng gói và Vận chuyển

Bộ ly hợp/phanh điện từ một bảng khô MS series được đóng gói và vận chuyển trong hộp các tông được thiết kế để giữ sản phẩm an toàn và chắc chắn trong quá trình vận chuyển. Hộp có một miếng chèn có kích thước tùy chỉnh để vừa vặn với sản phẩm một cách an toàn và được dán kín bằng băng dính. Bên trong hộp, sản phẩm được bọc trong màng bong bóng và đệm xốp để tăng thêm độ đệm và bảo vệ. Một phiếu đóng gói và bất kỳ tài liệu quảng cáo nào đều được bao gồm trong gói hàng. Sau đó, gói hàng được vận chuyển thông qua một hãng vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến trình của gói hàng. Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương thức vận chuyển và điểm đến đã chọn.

Sau đó, gói hàng sẽ được vận chuyển qua một hãng vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến trình của gói hàng. Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương thức vận chuyển và điểm đến đã chọn.

OEM máy in ly hợp MS Series khô đơn bảng điện từ ly hợp / phanh 8
