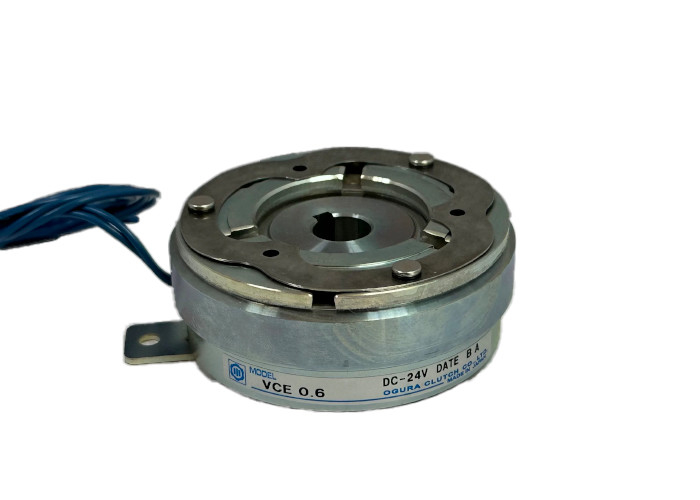

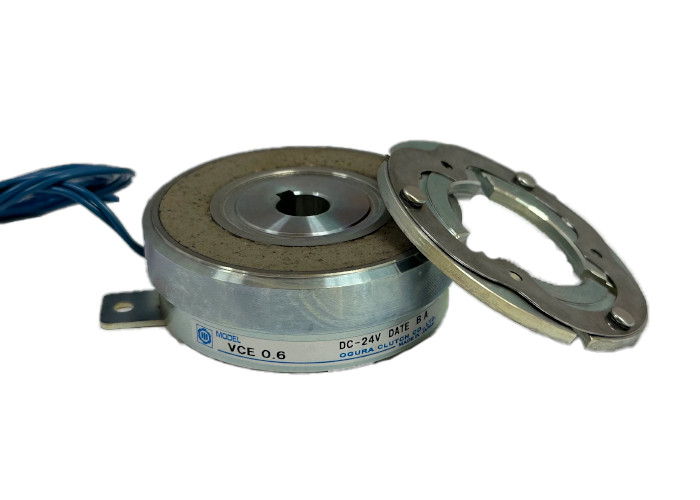

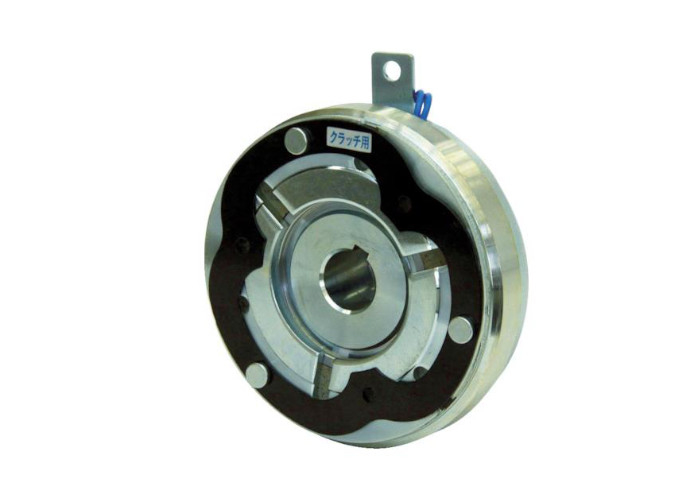

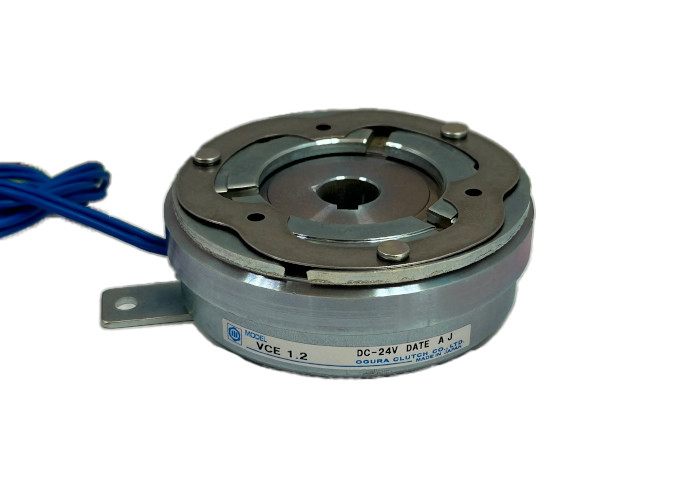

V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

V Series Dry Single Board Electromagnetic Clutch/Brake với điện áp đầu vào 100/200V AC

Sản phẩm - Máy ly hợp
  • Làm nổi bật

    Khô đơn bảng điện từ ly hợp / phanh

    ,

    V Series điện từ ly hợp / phanh

  • mô hình quyền lực
    OTPF/H25/H45/H70
  • Phương pháp chỉnh lưu
    Sóng toàn pha đơn
  • Tần số
    50/60hz
  • Điện áp đầu vào xoay chiều
    100/200V
  • đầu ra DC
    24v
  • Tản nhiệt
    Mạnh
  • Độ bền
    Tốt lắm.
  • Nhạy cảm
    Cao
  • Nguồn gốc
    Nhật Bản
  • Số mô hình
    Dòng V
  • Số lượng đặt hàng tối thiểu
    thương lượng
  • Giá bán
    Negotiate
  • chi tiết đóng gói
    Bao bì tùy chỉnh

V Series Dry Single Board Electromagnetic Clutch/Brake với điện áp đầu vào 100/200V AC

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
Nhận giá Liên hệ với bây giờ

Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

Các sản phẩm dòng Electromagnetic Clutch&Brake V là một bộ ly hợp điện từ đơn khô kết hợp trọng lượng nhẹ, mô-men xoắn cao, dễ cài đặt, độ nhạy cao,Hoạt động không có tiếng ồnSản phẩm này được sử dụng rộng rãi trong lĩnh vực tự động hóa công nghiệp, cung cấp các giải pháp điều khiển mô-men chính xác và phanh cho các thiết bị cơ khí khác nhau,trong khi đáp ứng nhu cầu hoạt động ổn định lâu dài.

Parameter kỹ thuật:

VCE ly hợp điện từ đơn tấm khô

Loại 0.6, Loại 1.2, Loại 2.5Loại 5, loại 10, loại 20

Vòng xoắn: 6 - 200 N·m

Mô hình VCE 0.6 1.2 2.5 5 10 20
Mô-men xoắn ma sát tĩnh [N·m] 6 12 25 50 100 200
Trọng lực J × 10- 4[kg·m2] Kết thúc rotor 0.9 2.6 8.1 24.1 58.0 182
Chiếc dây giáp 0.5 1.5 4.8 14.3 45.0 136
Chiều kính khoan dH7 12 15 20 25 30 40
Mặt của cổng bJs9×t+0.15 4 x 13.8 5 x 17.3 6 x 22.8 8 x 28.3 8 x 33.3 12 x 43.3
Hướng bao quanh A 70 90 113 142 178 225
C 35 45 53 66 83 107
E 41 56 65 78 100 125
F 5 6 6 6 10 10
G 14 16 16 16 24 24
H 4.5 5.5 6.5 6.5 8.5 8.5
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
Hướng trục L 30 35.1 40.5 45.5 50.6 60.5
M 24 26.5 30 33.5 37.5 44
N 5.5 6.6 8.5 10 13.1 44
P 0.5 2 2 2 0 0
R 5.8 7 8.2 10.4 14 17.5
T 1.6 2 2 2 2.9 2.9
Khối lượng 0.53 0.99 1.9 3.2 5.8 10.8

V Series Dry Single Board Electromagnetic Clutch/Brake với điện áp đầu vào 100/200V AC 0

VBE phanh điện từ đơn tấm khô

Loại 0.6, Loại 1.2, Loại 2.5Loại 5, loại 10, loại 20

Vòng xoắn: 6 - 200 N·m

Mô hình VBE 0.6 1.2 2.5 5 10 20
Mô-men xoắn ma sát tĩnh [N·m] 6 12 25 50 100 200
Trọng lực. J × 10- 4[kg·m2] 0.5 1.5 4.8 14.3 45.0 136
Hướng bao quanh A 67 86 108 136 170 215
C 35 45 53 66 83 107
D 35 45 52 65 80 107
E 62 82 100 125 156 200
F 85 110 135 165 210 265
G 75 98 122 150 190 240
H 4.5 5.5 6.5 6.5 8.5 11
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
Hướng trục L 24.5 27.5 31.5 35 40 47.5
R 5.8 7 8.2 10.4 14 17.5
T 1.8 2.1 2.4 2.4 2.7 3
Khối lượng 0.32 0.59 1.1 2.0 3.7 7.0

V Series Dry Single Board Electromagnetic Clutch/Brake với điện áp đầu vào 100/200V AC 1

Bảng hiệu suất "Điều kiện vận hành".

Loại V, loại 0.6, Loại 1.2, Loại 2.5, Loại 5, Loại 10, Loại 20.

Mô hình Động lực ma sát tĩnh [N · m] Vòng xoắn (20 °C) Thời gian thu hút từ (S) Thời gian tăng mô-men xoắn (S) Thời gian tháo dẹp (S) Số lần quay được phép (r/min)
Điện áp (DC-V) Dòng điện (A) Chống (Ω) Công suất (W)
VCE0.6 6 24 0.50 48 12 0.020 0.050 0.020 7000
VBE0.6 0.010 0.040
VCE1.2 12 0.65 37 15 0.020 0.050 0.030 6000
VBE1.2 0.62 39 0.015 0.045
VCE2.5 25 0.92 26 22 0.030 0.070 0.050 5500
VBE2.5 0.020 0.060
VCE5 50 1.41 17 33 0.045 0.085 0.070 4500
VBE5 0.025 0.065
VCE10 100 1.60 15 38 0.090 0.130 0.085 3600
VBE10 0.040 0.078 0.035
VCE20 200 2.20 11 53 0.110 0.155 0.095 3000
VBE20 0.055 0.095 0.062



Bảng hiệu suất "Vàu công việc".

Loại V, loại 0.6, Loại 1.2, Loại 2.5, Loại 5, Loại 10, Loại 20.

Mô hình

VCE,VBE

 Khoảng cách điều chỉnh tối đa [mm] Trọng lượng công việc tổng thể có thể điều chỉnh tối đa [J] Tổng khối lượng công việc tối đa [J]
0.6 0.5 2.9×107 13×107
1.2 0.6 6.6×107 25×107
2.5 0.7 13×107 49×107
5 0.8 26×107 88×107
10 1.2 62×107 170×107
20 1.5 120×107 320×107

V Series Dry Single Board Electromagnetic Clutch/Brake với điện áp đầu vào 100/200V AC 2

Các kịch bản áp dụng:

Các lĩnh vực ứng dụng:Thích hợp cho các lĩnh vực tự động hóa công nghiệp đòi hỏi điều khiển chính xác truyền và phanh mô-men xoắn, chẳng hạn như chế biến cơ khí, dây chuyền sản xuất tự động, máy đóng gói, v.v.

Môi trường lắp đặt:Hướng cài đặt tự do, dễ cài đặt, phù hợp với nhiều môi trường cài đặt phức tạp.

Chức năng sản phẩm:

Điều khiển mô-men xoắn:Cung cấp một phạm vi mô-men xoắn từ 6 đến 200N · m để đáp ứng các yêu cầu tải khác nhau.

Trả lời nhanh:có khả năng tạo và giải phóng mô-men xoắn nhanh chóng, đạt được điều khiển chuyển động chính xác cao.

Hoạt động âm thầm:Do sử dụng thiết kế phản ứng không, không có tiếng ồn được tạo ra trong quá trình quay, cải thiện chất lượng môi trường làm việc.

Sự phân tán nhiệt và độ bền:Nó có khả năng phân tán nhiệt mạnh để đảm bảo hoạt động ổn định lâu dài, đồng thời có độ bền tốt.

Các bộ phận phụ kiện:được trang bị các ốc vít, máy rửa trượt, ngăn cách, máy rửa, các yếu tố bảo vệ và các phụ kiện khác để dễ dàng lắp đặt và bảo trì.

Hỗ trợ và Dịch vụ



  • 24/7 hỗ trợ khách hàng để trả lời bất kỳ câu hỏi nào.
  • Tư vấn chuyên môn về lựa chọn sản phẩm và khắc phục sự cố.
  • Thông tin chi tiết về sản phẩm và tài liệu đào tạo.
  • Bảo hành và sửa chữa đầy đủ.
  • Cập nhật và nâng cấp sản phẩm.

Bao bì và vận chuyển

V series dry single board electromagnetic clutch/brake được đóng gói và vận chuyển trong một hộp bìa được thiết kế để giữ sản phẩm an toàn và an toàn trong quá trình vận chuyển.Các hộp có một kích thước tùy chỉnh để phù hợp với sản phẩm an toànBên trong hộp, sản phẩm được bọc trong vỏ bong bóng và ốp bọt để cung cấp đệm và bảo vệ bổ sung.Một tờ giấy đóng gói và bất kỳ tài liệu quảng cáo nào được bao gồm trong góiCác gói sau đó được vận chuyển thông qua một nhà vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói.Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương pháp vận chuyển được chọn và điểm đến.

Các gói sau đó được vận chuyển thông qua một nhà vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói.Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương pháp vận chuyển được chọn và điểm đến.

V Series Dry Single Board Electromagnetic Clutch/Brake với điện áp đầu vào 100/200V AC 3
