Máy in đơn pha toàn sóng chỉnh sửa ly hợp AM Series Miniature điện từ ly hợp phanh
-
Làm nổi bật
Máy ghép máy in chỉnh sóng đầy đủ
,AM Series Miniature điện từ ly hợp phanh
,Dùng phanh ly hợp điện từ nhỏ
-
mô hình quyền lựcOTPF/H25
-
Phương pháp chỉnh lưuSóng toàn pha đơn
-
Tần số50HZ
-
Điện áp đầu vào xoay chiều100V/200V
-
đầu ra DC24v
-
Tản nhiệtMạnh
-
Độ bềnTốt lắm.
-
Nhạy cảmCao
-
Nguồn gốcNhật Bản
-
Số mô hìnhAMC/AMP/AMB/AMU-C
-
Số lượng đặt hàng tối thiểuthương lượng
-
Giá bánNegotiate
-
chi tiết đóng góiBao bì tùy chỉnh
Máy in đơn pha toàn sóng chỉnh sửa ly hợp AM Series Miniature điện từ ly hợp phanh
Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.
Mô tả sản phẩm:
Các bộ máy ly hợp điện từ nhỏ AM được thiết kế đặc biệt cho thiết kế nhỏ gọn và nhẹ.Dòng sản phẩm này hoạt động tốt trong nhiều kịch bản ứng dụng do sự thu nhỏ của chúng, trọng lượng nhẹ, và mô-men xoắn lớn. hướng lắp đặt là tự do và dễ dàng để lắp đặt, và ách từ được hỗ trợ bởi vòng bi,làm cho quá trình lắp đặt đơn giản và nhanh chóng.
Parameter kỹ thuật:

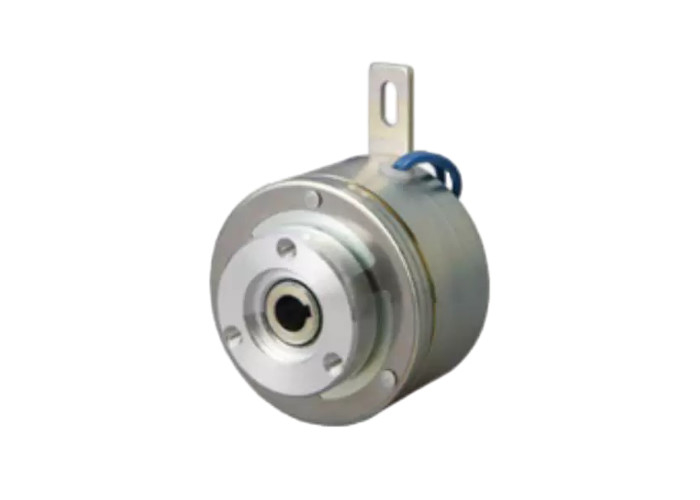

Bộ ly hợp vi điện từ AMC [loại vòng bi]
Loại 2.5, Loại 5, loại 10, loại 20, loại 40, loại 80
Vòng xoắn: 0,25 - 8 N·m
| Mô hình | AMC | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Mô-men xoắn ma sát tĩnh | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Trọng lực | J × 10- 4[kg·m2] | Mặt của rotor | 0.048 | 0.075 | 0.145 | 0.290 | 0.715 | 1.26 |
| Mặt của giáp | 0.040 | 0.060 | 0.128 | 0.260 | 0.618 | 1.22 | ||
| Mở | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Keyway | bE9×t+0.1 | 2 x 6.9 | 2 x 6.9 | 2.5 x 8.9 | 4 x 11.5 | 4 x 13.5 | 5×17 | |
| Hướng bao quanh | A | 35 | 40 | 46 | 51 | 61 | 70 | |
| B | 26.5 | 26.5 | 35 | 44 | 49 | 54 | ||
| C | 22 | 22 | 30 | 38 | 42 | 46 | ||
| DH8 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| E | M3 | M3 | M3 | M4 | M4 | M4 | ||
| F | 28.5 | 28.5 | 36 | 38 | 41.5 | 41.5 | ||
| G | 6.5 | 6.5 | 7 | 7 | 8.5 | 8.5 | ||
| H | 8 | 8 | 10 | 10 | 12 | 12 | ||
| J | 3.2 | 3.2 | 4.2 | 4.2 | 5.2 | 5.2 | ||
| K | 7.5 | 7.5 | 9.5 | 9.5 | 11.2 | 11.2 | ||
| Hướng trục | L | 32.6 | 32.6 | 40.9 | 45.1 | 52 | 54 | |
| M | 19 | 19 | 22.3 | 24.5 | 31 | 31 | ||
| N | 2 | 2 | 2.5 | 3 | 3 | 3 | ||
| P | 10 | 10 | 14 | 16 | 16 | 18 | ||
| Q | 1.6 | 1.6 | 2.1 | 1.6 | 2 | 2 | ||
| R | 22.4 | 22.4 | 28.1 | 30.6 | 35 | 36 | ||
| S | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.3 | ||
| T | 7.3 | 7.3 | 9.8 | 9.45 | 12.2 | 12.1 | ||
| U | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | ||
| Thích hợp cho vòng bi trục dây chuyền | 696ZZ | 696ZZ | 608ZZ | 6000ZZ | 6001ZZ | 6002ZZ | ||
| Khối lượng [g] | 140 | 185 | 300 | 410 | 725 | 1050 | ||

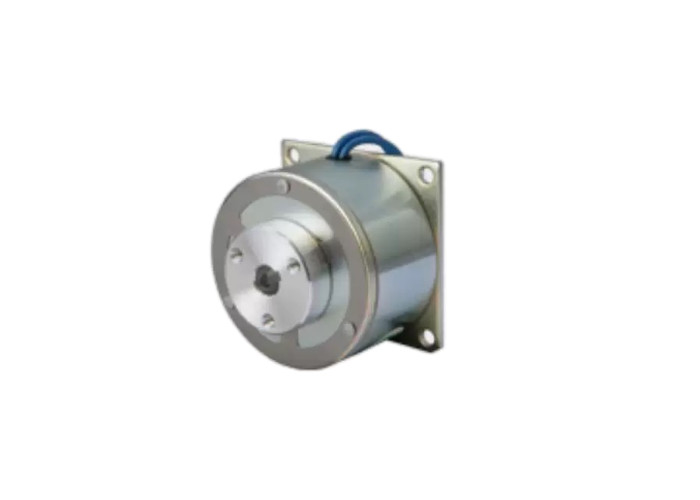

phanh điện từ vi AMB
Loại 25, loại 5, loại 10, loại 20, loại 40, loại 80.
Vòng xoắn: 0,25 - 8 N·m
| Mô hình | AMB | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Mô-men xoắn ma sát tĩnh | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Trọng lực | J × 10- 4[kg·m2] | 0.035 | 0.055 | 0.103 | 0.193 | 0.495 | 1.05 | |
| Mở | dH8 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Keyway | bE9×t+0.1 | 2 x 6.9 | 2 x 6.9 | 2.5 x 8.9 | 4 x 11.5 | 4 x 13.5 | 5×17 | |
| Hướng bao quanh | A | 35 | 40 | 46 | 51 | 61 | 70 | |
| B | 22 | 22 | 26 | 31 | 36 | 40 | ||
| C | 42 | 48 | 56 | 63 | 74 | 84 | ||
| DH7 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| E | M3 | M3 | M4 | M4 | M5 | M5 | ||
| F | 35 | 40.2 | 46.2 | 53 | 61 | 70.2 | ||
| H | 3.3 | 3.3 | 4.5 | 4.5 | 5.3 | 5.3 | ||
| J | 15.7 | 15.7 | 23 | 27.2 | 29.4 | 33.7 | ||
| Hướng trục | L | 31 | 31 | 39.8 | 44.3 | 50.5 | 53.5 | |
| M | 3.5 | 3.5 | 3.5 | 4.2 | 4.2 | 4.2 | ||
| N | 1.15 | 1.15 | 1.15 | 1.35 | 1.35 | 1.35 | ||
| Q | 1.4 | 1.4 | 1.4 | 1.4 | 1.9 | 1.9 | ||
| R | 21.8 | 21.8 | 27.55 | 30.05 | 34.5 | 35.5 | ||
| S | 0.15~0.25 | 0.15~0.25 | 0.2~0.3 | 0.2~0.3 | 0.25~0.35 | 0.25~0.35 | ||
| T | 9 | 9 | 12 | 14 | 15.7 | 17.7 | ||
| U | 3 | 3 | 4 | 5 | 5 | 5 | ||
| Khối lượng [g] | 125 | 170 | 255 | 370 | 600 | 850 | ||

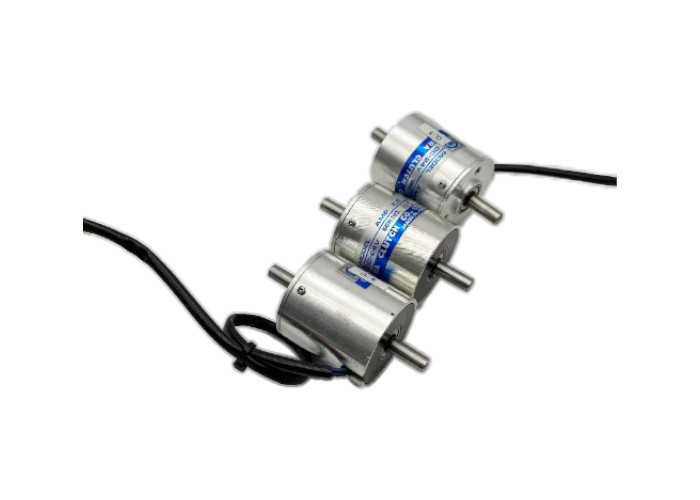

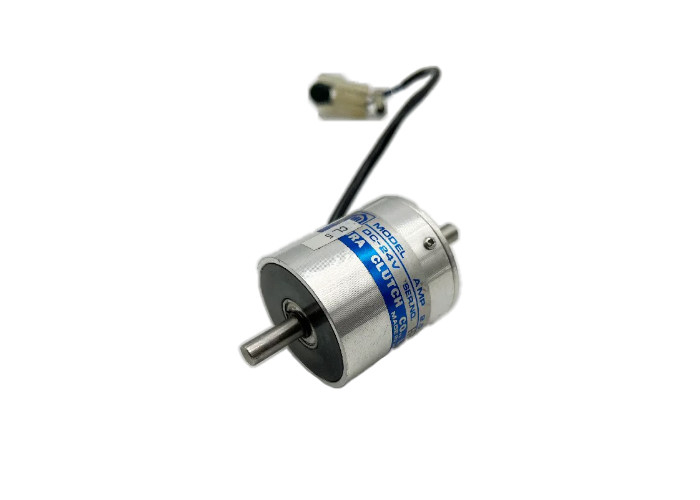

Thiết bị ly hợp vi điện từ AMP
Loại 2.5Loại 5, loại 10, loại 20
Vòng xoắn: 0,25 - 2 N·m
| Mô hình | AMP | 2.5 | 5 | 10 | 20 | |
| Mô-men xoắn ma sát tĩnh | [N·m] | 0.25 | 0.5 | 1 | 2 | |
| Trọng lực | J × 10- 4[kg·m2] | Mặt của rotor | 0.053 | 0.110 | 0.203 | 0.413 |
| Mặt của giáp | 0.033 | 0.055 | 0.090 | 0.185 | ||
| đường kính trục | dH7 | 6 | 6 | 8 | 10 | |
| Hướng bao quanh | A | 38.5 | 44.5 | 51.5 | 56.5 | |
| Bh8 | 18 | 18 | 26 | 32 | ||
| C | 28 | 30 | 40 | 43 | ||
| D | M4 | M4 | M4 | M5 | ||
| E | 6 | 6 | 6 | 8 | ||
| Hướng trục | L | 74 | 76 | 95 | 109 | |
| M | 40 | 42 | 52 | 60 | ||
| N | 16 | 16 | 20 | 23 | ||
| P | 2 | 2 | 3 | 3 | ||
| Khối lượng [g] | 200 | 280 | 465 | 650 | ||

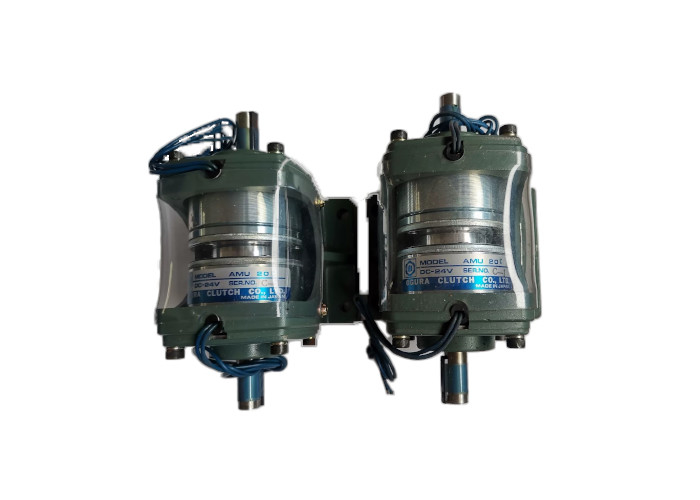

Bộ hợp nhất ly hợp/đói điện từ vi AMU-C [với nắp bảo vệ]
Loại 2.5, Loại 5, Loại 10, Loại 20, Loại 40, Loại 80.
Vòng xoắn: 0,25 - 8 N·m
| Mô hình | AMU | 2.5C | 5C | 10C | 20C | 40C | 80C | |
| Mô-men xoắn ma sát tĩnh | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Trọng lực | J × 10- 4[kg·m2] | Mặt của rotor | 0.050 | 0.068 | 0.148 | 0.290 | 0.718 | 1.30 |
| Mặt của giáp | 0.063 | 0.113 | 0.208 | 0.390 | 1.04 | 2.19 | ||
| đường kính trục | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| cổng khóa | bh8×t- 0.15 | 2 x 6.9 | 2 x 6.9 | 2.5 x 8.9 | 4 x 11.5 | 4 x 13.5 | 5×17 | |
| Hướng bao quanh | A | 54.5 | 61.5 | 69 | 77 | 93 | 105 | |
| B | 66 | 72 | 84 | 90 | 106 | 120 | ||
| C | 56 | 62 | 70 | 78 | 90 | 100 | ||
| D | 31.5 | 35.5 | 40 | 45 | 56 | 63 | ||
| E | 6 | 7 | 9 | 10 | 11 | 12 | ||
| F | 5.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| Hướng trục | L | 100 | 100 | 124 | 139 | 166 | 174 | |
| M | 50 | 50 | 62 | 69 | 80 | 86 | ||
| N | 40 | 40 | 45 | 50 | 60 | 70 | ||
| P | 30 | 30 | 39.5 | 44.5 | 53 | 52 | ||
| Q | 9 | 9 | 11 | 12 | 13 | 14 | ||
| R | 16 | 16 | 20 | 23 | 30 | 30 | ||
| T | 14 | 14 | 18 | 20 | 20 | 25 | ||
| Khối lượng [g] | 400 | 545 | 890 | 1500 | 2080 | 2870 | ||
Bảng hiệu suất [đặc điểm hoạt động]
Loại AM. Loại 2.5, Loại 5, Loại 10, Loại 20, Loại 40, Loại 80.
| Mô hình | Mô-men xoắn ma sát tĩnh (N · m) | Vòng xoắn (20 °C) | Thời gian thu hút từ (ms) | Thời gian tăng mô-men xoắn (ms) | Thời gian tháo dẹp (ms) | ||||
| Điện áp [DC-V] | Dòng điện (A) | Chống (Ω) | Công suất (W) | Hằng số thời gian (ms) | |||||
| AMC2.5 | 0.25 | 24 | 0.13 | 192 | 3 | 5 | 11 | 15 | 16 |
| AMB2.5 | 4 | 10 | 15 | ||||||
| AMC 5 | 0.5 | 0.17 | 144 | 4 | 8 | 12 | 17 | 20 | |
| AMB 5 | 7 | 13 | 20 | ||||||
| AMC 10 | 1 | 0.25 | 96 | 6 | 11 | 18 | 27 | 25 | |
| AMB 10 | 10 | 17 | 25 | ||||||
| AMC 20 | 2 | 0.26 | 94 | 6.1 | 13 | 20 | 35 | 25 | |
| AMB 20 | 11 | 21 | 26 | ||||||
| AMC 40 | 4 | 0.38 | 64 | 9 | 26 | 35 | 55 | 45 | |
| AMB 40 | 19 | 32 | 40 | ||||||
| AMC 80 | 8 | 0.48 | 50 | 11.5 | 33 | 39 | 60 | 48 | |
| AMB 80 | 24 | 37 | 52 | ||||||
Bảng hiệu suất [nhiệm vụ công việc].
Loại AM. Loại 2.5, Loại 5, Loại 10, Loại 20, Loại 40, Loại 80.
|
Mô hình AMC·AMB |
Khoảng cách cao nhất có thể điều chỉnh [mm]. | Trọng lượng công việc tổng thể có thể điều chỉnh tối đa [J] | Tổng khối lượng công việc tối đa [J]. | Tốc độ quay được phép [r/min]. |
| 2.5 | 0.4 | 2.8 | 8.7 | 3600 |
| 5 | 0.45 | 4.5 | 1.4 | |
| 10 | 0.55 | 7.5 | 2.3 | |
| 20 | 0.6 | 1.2 | 3.8 | |
| 40 | 0.7 | 1.8 | 5.8 | |
| 80 | 0.7 | 2.7 | 8.5 |
Các kịch bản áp dụng:
Các sản phẩm dòng AM được sử dụng rộng rãi trong các tình huống đòi hỏi điều khiển chính xác và bắt đầu dừng nhanh do độ chính xác cao, phản ứng nhanh và không có thiết kế độ trống ngược.trong lĩnh vực thiết bị tự động hóa, robot, dụng cụ y tế, máy móc dệt may, thiết bị văn phòng, vv, sự hiện diện của các sản phẩm AM series có thể được nhìn thấy.và đảm bảo độ chính xác vị trí trong các ứng dụng này.
Chức năng sản phẩm:
Hành động nhạy cao:có khả năng tạo và giải phóng mô-men xoắn nhanh chóng, đạt được điều khiển hành động chính xác.
Không có đường khôi phục:Sử dụng chế độ truyền động tấm mùa xuân, không có khoảng trống ngược trong hướng xoay, và xoay tròn trơn tru với tiếng ồn thấp.
Sự phân tán nhiệt mạnh:Với khả năng phân tán nhiệt tuyệt vời, nó đảm bảo hoạt động ổn định lâu dài mà không ảnh hưởng đến hiệu suất.
Độ bền tốt:Vật liệu chất lượng cao và thiết kế quy trình đảm bảo tuổi thọ lâu dài của sản phẩm.
Dễ cài đặt:Hướng cài đặt là tự do, và ách ly hợp được hỗ trợ bởi vòng bi, làm cho quá trình cài đặt đơn giản và nhanh chóng.
Chọn nhiều mô hình:Cung cấp nhiều mô hình để đáp ứng các yêu cầu mô-men xoắn và lắp đặt trong các kịch bản ứng dụng khác nhau.
