Iron core linear LMFA series motor has an instantaneous thrust of 20,000N and is suitable for the automation industry

Động cơ dòng LMFA lõi sắt có lực đẩy tức thời 20.000N và phù hợp với ngành công nghiệp tự động hóa

Sản phẩm - Tài xế và động cơ - động cơ servo
  • Làm nổi bật

    Động cơ tuyến tính LMFA 20 000N

  • Nhiệt độ tối đa của cuộn
    120oC
  • Khoảng cách cực xa
    30mm
  • Hằng số thời gian nhiệt
    những năm 150
  • Nhiệt độ làm mát nước
    20℃
  • Nguồn gốc
    Đài Loan
  • Số mô hình
    Dòng LMFA
  • Số lượng đặt hàng tối thiểu
    thương lượng
  • Giá bán
    Negotiate
  • chi tiết đóng gói
    Bao bì tùy chỉnh

Động cơ dòng LMFA lõi sắt có lực đẩy tức thời 20.000N và phù hợp với ngành công nghiệp tự động hóa

  • Iron core linear LMFA series motor has an instantaneous thrust of 20,000N and is suitable for the automation industry
Nhận giá Liên hệ với bây giờ

Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

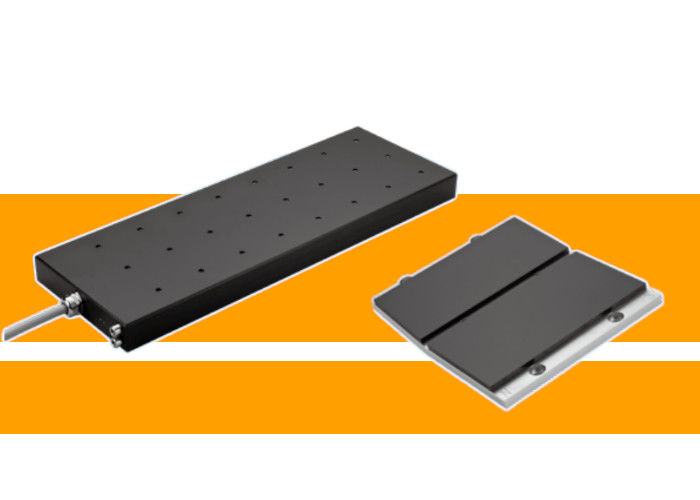

Động cơ tuyến tính đồng bộ từ vĩnh viễn LMFA là một sản phẩm động cơ có hiệu suất tuyệt vời. Nó có hệ thống làm mát bằng nước tích hợp, có mật độ đẩy cực cao,và đã đạt được chứng nhận UL và CE.

Parameter kỹ thuật:

Động cơ dòng LMFA lõi sắt có lực đẩy tức thời 20.000N và phù hợp với ngành công nghiệp tự động hóa 0

tham số LMFA01 LMFA01L LMFA02 LMFA02L LMFA03 LMFA03L
Động liên tục (N) 74 74 149 149 223 223
Dòng điện liên tục (A) 1.4 1.8 2.7 3.6 4.1 5.5
Động liên tục (WC) (N) 149 149 297 297 446 446
Dòng điện liên tục (WC) (A) 2.7 3.6 5.4 7.3 8.1 10.9
Động cơ ngay lập tức (1s) (N) 282 282 564 564 845 845
Điện tức tức thời (1s) (A) 8.4 11.3 16.7 22.6 25.1 33.9
Hằng số lực đẩy (N/A) 55.1 40.8 55.1 40.8 100.8 74.6
Lực hút giữa rotor và stator (N) 457 457 914 914 1372 1372
Nhiệt độ tối đa của cuộn dây (°C) 120
Hằng số thời gian điện (ms) 7.2 7.7 7.2 7.7 7.2 7.7
Chống (giữa các dây, 25 ° C) (Ω) 11.7 6.0 5.9 3.0 3.9 2.0
Chống (giữa các dây, 120 ° C) (Ω) 15.4 7.9 7.7 4.0 5.1 2.6
Khả năng dẫn điện (giữa các dòng) (mH) 84.2 46.2 42.1 23.1 28.1 15.4
Khoảng cách cực đoan (mm) 30
Xanh uốn cong của dây máy (mm) 94
Hằng số lực điện động ngược (đường thẳng đến đường thẳng) (v/(m/s)) 31.8 23.5 31.8 23.5 31.8 23.5
Hằng số động cơ (25C) (N/√ W) 13.1 13.6 18.6 19.2 22.8 23.5
Kháng nhiệt (°C/W) 2.25 2.40 1.13 1.20 0.75 0.80
Kháng nhiệt (WC) (°C/W) 0.56 0.60 0.28 0.30 0.19 0.20
Hằng số thời gian nhiệt (s) 150
Tốc độ lưu lượng tối thiểu (L/min) 3.3
Nhiệt độ làm mát nước (°C) 20
Giảm áp suất (bar) 0.54 0.54 0.82 0.82 1.1 1.1
Chuyển đổi cảm biến nhiệt 1×Pt1000+1×(3OTC SNM120 In Series)
Tốc độ đẩy tức thời tối đa (m/s) 5.39 7.40 5.39 7.40 5.39 7.40

Sơ đồ kích thước sản phẩm

Động cơ dòng LMFA lõi sắt có lực đẩy tức thời 20.000N và phù hợp với ngành công nghiệp tự động hóa 1Động cơ dòng LMFA lõi sắt có lực đẩy tức thời 20.000N và phù hợp với ngành công nghiệp tự động hóa 2

Các kịch bản áp dụng:

Nó được sử dụng rộng rãi trong các lĩnh vực như ngành công nghiệp máy công cụ, máy chế biến laser, máy cắt thủy tinh và nền tảng ức chế rung động hoạt động.

Chức năng sản phẩm:

Thiết kế làm mát bằng nước:Thông qua thiết kế điện từ và phân tán nhiệt đặc biệt, nó làm giảm hiệu quả nhiệt độ hoạt động của động cơ và cải thiện sự ổn định và độ tin cậy của động cơ.

Mật độ đẩy cực cao:Động cơ ngay lập tức tối đa có thể đạt 20.000N. Phạm vi đẩy liên tục của nước làm mát là 149N đến 7917N, và phạm vi đẩy ngay lập tức là 282N đến 20,827N,cung cấp hỗ trợ điện năng mạnh mẽ cho các kịch bản ứng dụng khác nhau.

Cấu hình linh hoạt:Động cơ ba pha bao gồm một mặt chính (động cơ) bao gồm một lõi sắt và một mặt thứ cấp (stator) bao gồm nam châm vĩnh viễn.Nhiều máy di chuyển có thể được sử dụng theo tình huống, và số lượng stator có thể được mở rộng vô hạn, và nhịp di chuyển không bị giới hạn.

Nhiều chiều cao lắp đặt:Độ cao lắp đặt là 48,5mm, 50,5mm, 64,1mm và 66,1mm, thích nghi với môi trường lắp đặt khác nhau.
