YK MICRO CO., LTD. 86-755-2296-4350

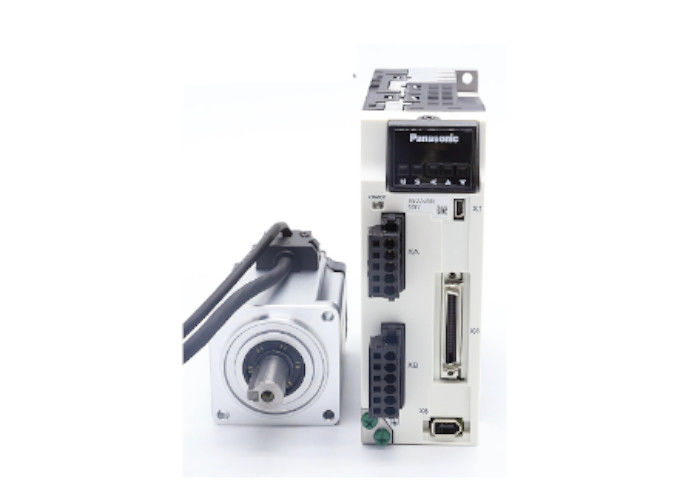

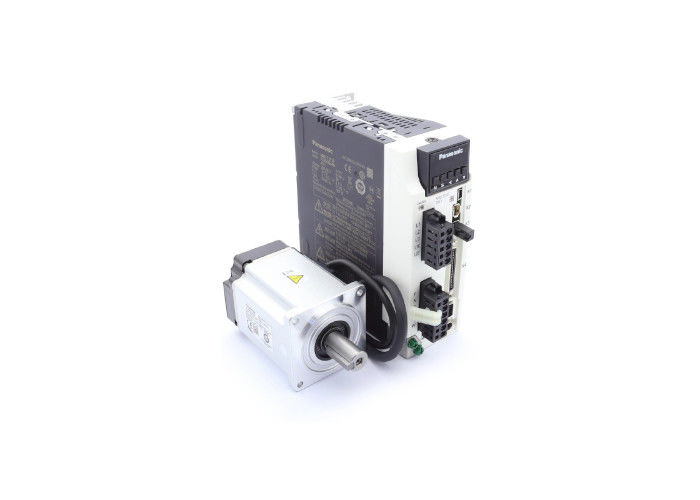

A6N series servo drive，High speed network drive Realtime Express，Highly real-time。

A6N series servo drive,Động cơ mạng tốc độ cao Realtime Express,Quá thời gian thực.

Sản phẩm - Tài xế và động cơ - Trình điều khiển động cơ Servo
  • Làm nổi bật

    Động cơ servo dòng A6N

    ,

    Realtime Express ổ servo

    ,

    Động cơ điện lực mạng tốc độ cao

  • Mô hình
    A6N
  • Dòng
    A6NF/A6NE
  • Chế độ cung cấp điện
    Dòng điện xoay chiều
  • Mức độ bảo vệ
    IP65
  • Nguồn gốc
    Nhật Bản
  • Số mô hình
    Dòng A6N
  • Số lượng đặt hàng tối thiểu
    thương lượng
  • Giá bán
    Negotiate
  • chi tiết đóng gói
    Bao bì tùy chỉnh

A6N series servo drive,Động cơ mạng tốc độ cao Realtime Express,Quá thời gian thực.

  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
  • A6N series servo drive，High speed network drive Realtime Express，Highly real-time。
Nhận giá Liên hệ với bây giờ

Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

Dòng A6N

Giao tiếp RTEX

A6NF đa chức năng

Tiêu chuẩn A6NE



Giao thức Express thời gian thực (RTEX).

Theo đuổi hiệu suất thời gian thực cao nhất.

Chu kỳ giao tiếp tối đa là 0,0625 ms. [với tối đa 16000 lần truyền mỗi giây!]

Tốc độ liên lạc 100 Mbps full duplex.

Tốc độ đáp ứng là 3200 Hz.



Chức năng tương ứng với nhiều nhu cầu.

Cắt và so sánh vị trí chính xác cao.

Chức năng hoạt động không dây tuyệt đối.

Chức năng an toàn I/F với các tiêu chuẩn quốc tế tương ứng.



Kết nối mạng đơn giản.

Kết hợp hiệu suất cao và chi phí thấp.

Thiết lập đồng thời thông qua giao tiếp ASIC.

Sự phát triển của các trạm chủ và nô lệ tương ứng dễ dàng hơn.

Thông số kỹ thuật cơ bản:

Dòng A6NE (loại tiêu chuẩn)

Vị trí, tốc độ và kiểu mô-men xoắn.

Dự án Chức năng
Nguồn điện đầu vào 100V Nguồn cung cấp điện mạch chính một pha 100V 120V 50Hz/60Hz
Dòng điện điều khiển một pha 100V ≈ 120V 50Hz/60Hz
200V Nguồn cung cấp điện mạch chính Loại A-D Đơn pha / ba pha 200V ~ 240V 50Hz / 60Hz
Loại E-F Ba pha 200V ~ 240V 50Hz/60Hz
Dòng điện điều khiển Loại A-D Một pha 200V ~ 240V 50Hz/60Hz
Loại E-F Đơn pha 200V ~ 240V B50Hz/60Hz
Điều kiện sử dụng môi trường Nhiệt độ
  • Nhiệt độ hoạt động từ 0 °C đến 55 °C (không đông lạnh)
  • Nhiệt độ lưu trữ -20 °C ~ 65 °C (nhiệt độ tối đa được đảm bảo: 80 °C trong 72 giờ nhưng không ngưng tụ)
Độ ẩm

Giữ dưới 20% đến 85% RH trong khi sử dụng và lưu trữ (không ngưng tụ)
Độ cao

Độ cao biển dưới 1000 m
Vibrate

Dưới 5,88 m/s2, 10 Hz đến 60 Hz
Chế độ điều khiển Động sóng sinus IGBT PWM
ENCODER
  • 23 bit (8388608 độ phân giải) 7-wire serial absolute encoder.
  • Khi sử dụng hệ thống gia tăng (không sử dụng dữ liệu nhiều lượt), không cần phải kết nối pin mã hóa tuyệt đối trong khi sử dụng.
Bộ kết nối Tín hiệu điều khiển Nhập

8 (phân bổ chức năng thông qua các tham số)
Sản lượng

3 (phân bổ chức năng thông qua các tham số)
Dấu hiệu analog Sản lượng 2 đầu ra (màn hình tương tự 1 và 2)
Tín hiệu xung Sản lượng

Khả năng phát xung mã hóa thông qua trình điều khiển đường dây dài tín hiệu giai đoạn A / B
Chức năng truyền thông RealtimeExpressS ((RTEX) Truyền thời gian thực các hướng dẫn hành động, cài đặt tham số, màn hình trạng thái, vv.
USB Nó có thể được kết nối với máy tính để cài đặt tham số và giám sát tình trạng.
Bảng phía trước 17 phân đoạn LED2 bit.
2 Đèn LED trạng thái mạng (LINK, COM).
3 Sử dụng một công tắc xoay để thiết lập địa chỉ nút.
4 Khả năng phát ra màn hình analog (màn hình analog 1 và 2).
Tái sinh
  • Loại A -B: không có điện trở tái tạo tích hợp (chỉ bên ngoài)
  • Loại C-F: kháng cự tái tạo tích hợp (có thể là bên ngoài)
Dây phanh động Loại A-F: tích hợp.
Mô hình kiểm soát Kiểm soát vòng tròn bán kín.
Kiểm soát vị trí: Kiểm soát vị trí hồ sơ (PP), Kiểm soát vị trí Cyclilc (CP).
Kiểm soát tốc độ: Kiểm soát tốc độ chu kỳ (CV).
Kiểm soát mô-men xoắn: Kiểm soát mô-men xoắn chu kỳ (CT).
Các PP/CP/CV/CT trên có thể được chuyển đổi thông qua các lệnh liên lạc RTEX.



Dòng A6NF (phần đa chức năng)

Vị trí, tốc độ, mô-men xoắn, loại vòng hoàn toàn khép kín.

Dự án Chức năng
Nguồn điện đầu vào 100V Nguồn cung cấp điện mạch chính một pha 100V 120V 50Hz/60Hz
Dòng điện điều khiển một pha 100V ≈ 120V 50Hz/60Hz
200V Nguồn cung cấp điện mạch chính Loại A-D Đơn pha / ba pha 200V ~ 240V 50Hz / 60Hz
E-H Ba pha 200V ~ 240V 50Hz/60Hz
Dòng điện điều khiển Loại A-D Một pha 200V ~ 240V 50Hz/60Hz
E-H Đơn pha 200V ~ 240V B50Hz/60Hz
Điều kiện sử dụng môi trường Nhiệt độ
  • Nhiệt độ hoạt động từ 0 °C đến 55 °C (không đông lạnh)
  • Nhiệt độ lưu trữ -20 °C ~ 65 °C (nhiệt độ tối đa được đảm bảo: 80 °C trong 72 giờ nhưng không ngưng tụ)
Độ ẩm

Giữ dưới 20% đến 85% RH trong khi sử dụng và lưu trữ (không ngưng tụ)
Độ cao

Độ cao biển dưới 1000 m
Vibrate

Dưới 5,88 m/s2, 10 Hz đến 60 Hz
Chế độ điều khiển Động sóng sinus IGBT PWM
ENCODER
  • 23 bit (8388608 độ phân giải) 7-wire serial absolute encoder.
  • Khi sử dụng hệ thống gia tăng (không sử dụng dữ liệu nhiều lượt), không cần phải kết nối pin mã hóa tuyệt đối trong khi sử dụng.
Phản hồi cảm biến dịch chuyển bên ngoài A / B pha · đầu vào tín hiệu gốc khác biệt, truyền thông hàng loạt cảm biến dịch chuyển truyền thông hàng loạt nhà sản xuất tương ứng:
Mitutoyo, Heidanhain, Renishwa, Magnescale, Nklec-Sankyo, Fagor Automation
Bộ kết nối Tín hiệu điều khiển Nhập

8 (phân bổ chức năng thông qua các tham số)
Sản lượng

3 (phân bổ chức năng thông qua các tham số)
Dấu hiệu analog Sản lượng 2 đầu ra (màn hình tương tự 1 và 2)
Tín hiệu xung Sản lượng

Các xung mã hóa hoặc xung cảm biến dịch chuyển bên ngoài được phát ra thông qua các trình điều khiển đường dài tín hiệu pha A / B.
Chức năng truyền thông RealtimeExpressS ((RTEX) Truyền thời gian thực các hướng dẫn hành động, cài đặt tham số, màn hình trạng thái, vv.
USB Nó có thể được kết nối với máy tính để cài đặt tham số và giám sát tình trạng.
Chức năng an toàn Các thiết bị đầu cuối an toàn chức năng tương ứng.
Bảng phía trước 17 phân đoạn LED2 bit.
2 Đèn LED trạng thái mạng (LINK, COM).
3 Sử dụng một công tắc xoay để thiết lập địa chỉ nút.
4 Khả năng phát ra màn hình analog (màn hình analog 1 và 2).
Tái sinh
  • Loại A-B,G,H: không có điện trở tái tạo tích hợp (chỉ bên ngoài)
  • Loại C-F: kháng cự tái tạo tích hợp (có thể là bên ngoài)
Dây phanh động Loại A-G: kiểu H tích hợp: chỉ bên ngoài.
Mô hình kiểm soát 1 Kiểm soát vòng tròn bán kín.
Kiểm soát vị trí: Kiểm soát vị trí hồ sơ (PP), Kiểm soát vị trí Cyclilc (CP).
Kiểm soát tốc độ: Kiểm soát tốc độ chu kỳ (CV).
Kiểm soát mô-men xoắn: Kiểm soát mô-men xoắn chu kỳ (CT).
2 Kiểm soát vòng tròn hoàn toàn
Kiểm soát vị trí: Kiểm soát vị trí Profile (PP), Kiểm soát vị trí Cyclic (CP)
Hai chế độ của 1 và 2 được đề cập ở trên có thể được chuyển đổi thông qua các tham số
Các PP/CP/CV/CT trên có thể được chuyển đổi thông qua các lệnh liên lạc RTEX



A6N series servo drive,Động cơ mạng tốc độ cao Realtime Express,Quá thời gian thực. 0

thông số kỹ thuật:

A6N series servo drive,Động cơ mạng tốc độ cao Realtime Express,Quá thời gian thực. 1A6N series servo drive,Động cơ mạng tốc độ cao Realtime Express,Quá thời gian thực. 2

1 Biểu tượng mẫu

Biểu tượng Tên mô hình   Biểu tượng Tên mô hình
MAD Loại A MDD D-type
MBD Loại B MED Loại E
MCD Loại C MFD Loại F



2series

Biểu tượng Tên hàng loạt
L Dòng A6



Các chức năng an toàn

Biểu tượng Thông số kỹ thuật
N Không có chức năng an toàn
T Với các tính năng an toàn



Điện lượng cao nhất của lái xe

Biểu tượng Lượng điện   Biểu tượng Lượng điện
0 6A 5 40A
1 8A 8 60A
2 12A A 100A
3 22A B 120A
4 24A



5Các thông số kỹ thuật về điện áp cung cấp điện

Biểu tượng Thông số kỹ thuật
1 đơn pha 100V
2 ba pha 200V
3 Đơn pha / ba pha 200V



6I/F thông số kỹ thuật 7Phân biệt chức năng

Biểu tượng Thông số kỹ thuật Biểu tượng Thông số kỹ thuật
S Analog/Pulse E Loại phổ quát (đặc biệt cho hệ thống xung)
F Nhiều chức năng (nhịp, tương tự, vòng hoàn toàn khép kín)
G Loại thông tin liên lạc phổ quát (đặc biệt về hệ thống xung, RS232/RS485)
N RTEX E Không có chức năng an toàn
F Với các tính năng an toàn



Hỗ trợ và Dịch vụ

  • 24/7 hỗ trợ khách hàng để trả lời bất kỳ câu hỏi nào.
  • Tư vấn chuyên môn về lựa chọn sản phẩm và khắc phục sự cố.
  • Thông tin chi tiết về sản phẩm và tài liệu đào tạo.
  • Bảo hành và sửa chữa đầy đủ.
  • Cập nhật và nâng cấp sản phẩm.

Bao bì và vận chuyển

A6N series servo drive được đóng gói và vận chuyển trong một hộp bìa được thiết kế để giữ cho sản phẩm an toàn và an toàn trong quá trình vận chuyển.và được niêm phong bằng băng dánBên trong hộp, sản phẩm được bọc trong bao bì bong bóng và đệm bọt để cung cấp đệm và bảo vệ bổ sung.Các gói sau đó được vận chuyển thông qua một vận chuyển đáng tin cậy như UPS hoặc FedExThông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói. Thời gian giao hàng sẽ thay đổi tùy thuộc vào phương pháp vận chuyển và điểm đến được chọn.

Các gói sau đó được vận chuyển thông qua một nhà vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói.Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương pháp vận chuyển được chọn và điểm đến.

A6N series servo drive,Động cơ mạng tốc độ cao Realtime Express,Quá thời gian thực. 3
