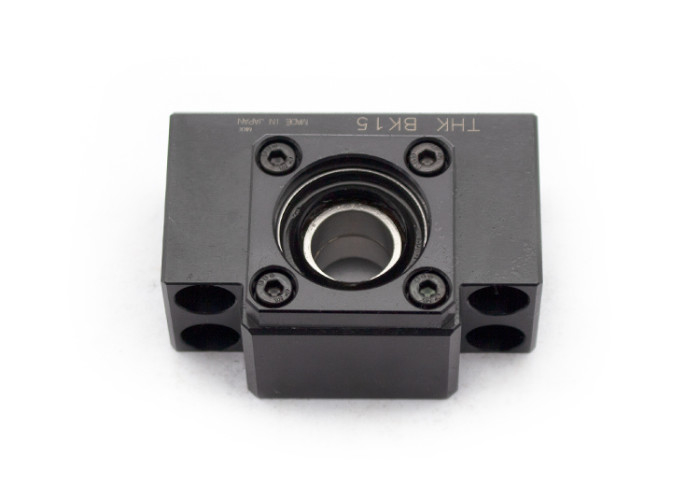

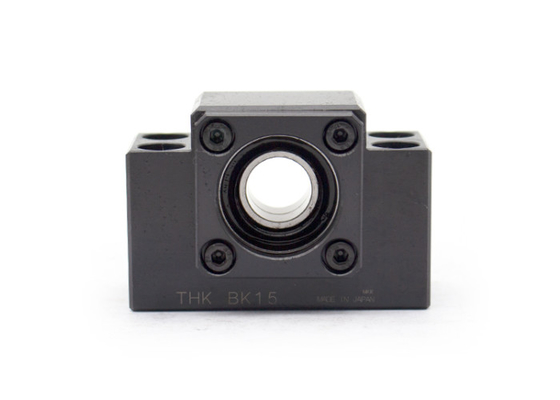

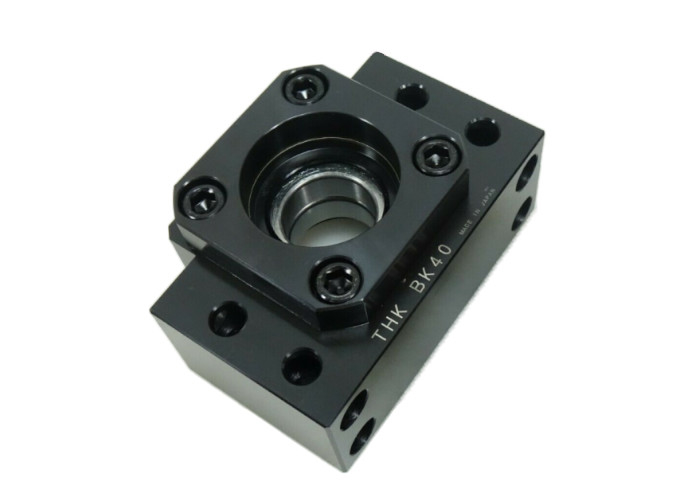

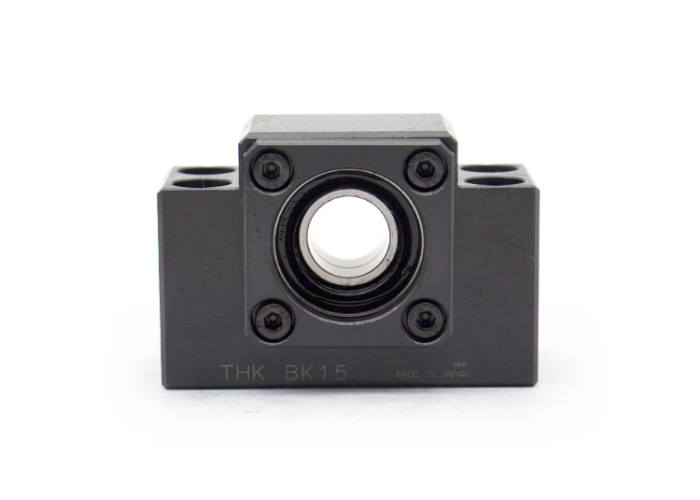

Sturdy BK Series Supports for Mechanical Applications

Các hỗ trợ mạnh mẽ của loạt BK cho các ứng dụng cơ khí

Sản phẩm - Bộ phận truyền động vít bóng - Ghế hỗ trợ vít
  • Làm nổi bật

    Thống BK Series mạnh mẽ

    ,

    Thống cho các ứng dụng cơ khí

  • Phạm vi mô hình
    BK10/12/15/20/25/30/35/40/50
  • Chất lượng vật liệu
    Thép hợp kim chất lượng cao
  • Điều trị bề mặt
    Mạ crom cứng hoặc xử lý chống gỉ đặc biệt
  • Nguồn gốc
    Nhật Bản
  • Số mô hình
    bk
  • Số lượng đặt hàng tối thiểu
    thương lượng
  • Giá bán
    Negotiate
  • chi tiết đóng gói
    Bao bì tùy chỉnh

Các hỗ trợ mạnh mẽ của loạt BK cho các ứng dụng cơ khí

  • Sturdy BK Series Supports for Mechanical Applications
  • Sturdy BK Series Supports for Mechanical Applications
  • Sturdy BK Series Supports for Mechanical Applications
Nhận giá Liên hệ với bây giờ

Các hình ảnh, mô hình, thông số và thông tin liên quan khác được hiển thị trên sản phẩm chỉ để tham khảo.Các thành phần chính xác, tự động hóa văn phòng, và tự động hóa nhà máy, hoặc nếu bạn cần sản phẩm tùy chỉnh trong lĩnh vực này.Chúng tôi sẽ trả lời bạn càng sớm càng tốt.Chúng tôi luôn luôn tuân thủ mục đích của nỗ lực cho tốt nhất để cung cấp cho bạn với dịch vụ chất lượng cao nhất. Chúng tôi mong muốn thiết lập một mối quan hệ hợp tác thân thiện và ổn định với bạn.

Mô tả sản phẩm:

Ghế hỗ trợ BK là một chiếc ghế hiệu suất cao,ghế cố định vít đa chức năng và nắp vòng bi động cơ được thiết kế đặc biệt cho các thiết bị tự động hóa công nghiệp và cơ khí chính xác khác nhau. Dòng sản phẩm này đã được sử dụng rộng rãi trong các lĩnh vực như máy công cụ, thiết bị tự động hóa, thiết bị bán dẫn, vv do hỗ trợ ổn định, độ chính xác cao và dễ cài đặt.Các sản phẩm loạt BK đảm bảo độ tin cậy và độ bền của họ trong điều kiện làm việc phức tạp thông qua thủ công tỉ mỉ và kiểm soát chất lượng nghiêm ngặt.

Parameter kỹ thuật:

Mô hình Chiều kính trục L L1 L2 L3 B H b h1 B1 H1
d ± 0.02 ± 0.02
BK 10 10 25 5 29 5 60 39 30 22 34 32.5
BK 12 12 25 5 29 5 60 43 30 25 35 32.5
BK 15 15 27 6 32 6 70 48 35 28 40 38
BK 17 17 35 9 44 7 86 64 43 39 50 55
BK 20 20 35 8 43 8 88 60 44 34 52 50
BK 25 25 42 12 54 9 106 80 53 48 64 70
BK 30 30 45 14 61 9 128 89 64 51 76 78
BK 35 35 50 14 67 12 140 96 70 52 88 79
BK 40 40 61 18 76 15 160 110 80 60 100 90



P C1 C2 d1 d2 h M T Sử dụng vòng bi Chất lượng
kg
46 13 6 6.6 10.8 5 M3 16 Tương đương với 7000 0.39
46 13 6 6.6 10.8 1.5 M3 19 Tương đương với 7001 0.41
54 15 6 6.6 11 6.5 M3 22 Tương đương với 7002 0.57
68 19 8 9 14 8.5 M4 24 Tương đương với 7203 1.27
70 19 8 9 14 8.5 M4 30 Tương đương với 7004 1.19
85 22 10 11 17.5 11 M5 35 Tương đương với 7205 2.3
102 23 11 14 20 13 M6 40 Tương đương với 7206 3.32
114 26 12 14 20 13 M8 50 Tương đương với 7207 4.33
130 33 14 18 26 17.5 M8 50 Tương đương với 7208 6.5



Các hỗ trợ mạnh mẽ của loạt BK cho các ứng dụng cơ khí 0

Số phần Tên thành phần số
1 Ghế hỗ trợ 1
2 Lối xích 1 bộ
3 Nắp cố 1
4 Nhẫn Nhẫn 2
5 Nhẫn niêm phong 2
6 Hạt khóa 1
7 Vít cố định ổ cắm sáu góc (với khối đệm) 1

Các kịch bản áp dụng:

Ghế hỗ trợ loạt BK được sử dụng rộng rãi trong các lĩnh vực sau:

Hệ thống truyền của máy công cụ CNC và thiết bị tự động hóa.

Hệ thống định vị cho sản xuất bán dẫn và thiết bị điện tử chính xác.

Cấu trúc hỗ trợ cho cánh tay robot và trạm làm việc tự động hóa.

Các hệ thống cơ khí khác nhau đòi hỏi chuyển động tuyến tính chính xác cao.

Chức năng sản phẩm:

Hỗ trợ chính xác cao:cung cấp hỗ trợ ổn định cho vít và vòng bi, đảm bảo vị trí và chuyển động chính xác cao.

Giảm rung động:Thông qua thiết kế cấu trúc, giảm hiệu quả rung động trong khi vận hành và cải thiện sự ổn định hoạt động.

Dễ cài đặt và bảo trì:Cung cấp kích thước cài đặt tiêu chuẩn và hướng dẫn cài đặt đơn giản cho người dùng để cài đặt và bảo trì nhanh chóng.

Cải thiện hiệu quả:Thiết kế cấu trúc tối ưu giúp thiết bị hoạt động trơn tru hơn, do đó tăng hiệu quả sản xuất.

Tuổi thọ dài:Vật liệu chất lượng cao và thủ công tinh tế đảm bảo độ bền và tuổi thọ lâu dài của sản phẩm.

Hỗ trợ và Dịch vụ

  • 24/7 hỗ trợ khách hàng để trả lời bất kỳ câu hỏi nào.
  • Tư vấn chuyên môn về lựa chọn sản phẩm và khắc phục sự cố.
  • Thông tin chi tiết về sản phẩm và tài liệu đào tạo.
  • Bảo hành và sửa chữa đầy đủ.
  • Cập nhật và nâng cấp sản phẩm.

Bao bì và vận chuyển

Ghế hỗ trợ loạt BK được đóng gói và vận chuyển trong một hộp bìa được thiết kế để giữ sản phẩm an toàn và an toàn trong quá trình vận chuyển.và được niêm phong bằng băng dánBên trong hộp, sản phẩm được bọc trong bao bì bong bóng và đệm bọt để cung cấp đệm và bảo vệ bổ sung.Các gói sau đó được vận chuyển thông qua một vận chuyển đáng tin cậy như UPS hoặc FedExThông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói. Thời gian giao hàng sẽ thay đổi tùy thuộc vào phương pháp vận chuyển và điểm đến được chọn.

Các gói sau đó được vận chuyển thông qua một nhà vận chuyển đáng tin cậy như UPS hoặc FedEx. Thông tin theo dõi được cung cấp cho khách hàng để theo dõi tiến độ của gói.Thời gian giao hàng sẽ khác nhau tùy thuộc vào phương pháp vận chuyển được chọn và điểm đến.

Các hỗ trợ mạnh mẽ của loạt BK cho các ứng dụng cơ khí 1
